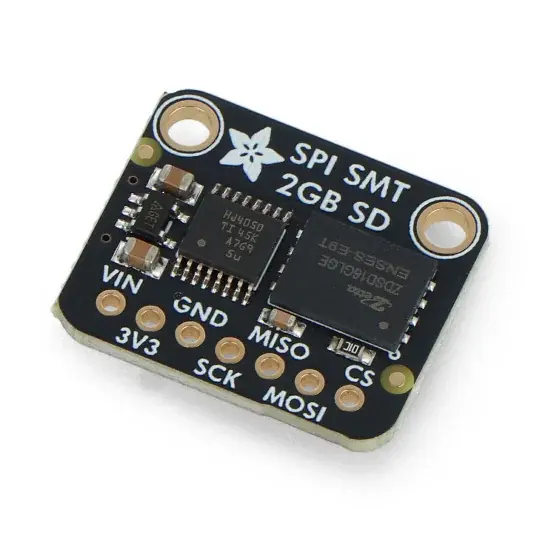

Paměťová karta SPI Flash SD – XTSD 2GB – modul paměti NAND Flash – Adafruit 6038 Objednat Nyní

Popis

Modul SD karty Adafruit XTSD 2GB SPI Flash je extrémně kompaktní úložné zařízení ve formátu SMT, které se chová jako klasická SD karta . Díky rozhraní SPI, plné podpoře SD knihoven pro Arduino a CircuitPython a vestavěnému ECC je ideální pro embedded aplikace, záznam dat a projekty se zvýšenou tolerancí vibrací.

Popis produktu: SPI Flash SD karta – XTSD 2 GB – modul s NAND Flash pamětí – Adafruit 6038

Adafruit SPI Flash SD karta – XTSD 2GB je průlomový paměťový modul, který kombinuje výhody tradiční SD karty s SMT provedením . Navzdory svému vzhledu podobnému čipům SPI Flash funguje tento modul jako plnohodnotná 2GB SD karta se souborovým systémem FAT. Je připraven k použití s oblíbenými SD knihovnami pro Arduino a CircuitPython , což z něj činí mimořádně pohodlné řešení pro stavitele a kutily. Díky podpoře až 50MHz, úložišti třídy 8 a vestavěnému ECC a vyrovnávání opotřebení zajišťuje modul vysokou spolehlivost a stabilitu.

Výrobce připravil podrobnou uživatelskou příručku , která vám pomůže začít s modulem pracovat.

Paměťová karta SPI Flash SD – XTSD 2 GB – modul s pamětí NAND Flash – Adafruit 6038.

Tento modul funguje jako plnohodnotná 2GB SD karta.

Hlavní vlastnosti modulu

• Emulace SD karty ve formátu SMT : zařízení se chová jako klasická SD karta s rozhraním SPI
• Kompatibilita s knihovnami Arduino IDE a CircuitPython : podporováno standardními SD knihovnami
• Podpora 3V a 5V : vestavěné převodníky logických úrovní a regulátor 3,3V
• Připraveno k použití : naformátováno z výroby pomocí systému FAT
• Vysoká odolnost proti vibracím : ideální pro použití v náročných podmínkách
• ECC a vyrovnávání opotřebení : automatická správa chyb a opotřebení paměti
• Rychlost zápisu třídy 8 : Rychlé a spolehlivé operace zápisu
• Taktovací frekvence až 50 MHz : rychlá komunikace s mikrokontrolérem

Rozhraní SPI a pinů

Modul Adafruit XTSD 2GB nabízí standardní sadu pinů pro SPI:

• VIN : napájení modulu (3 V až 5 V)
• 3V3 : výstup z vestavěného regulátoru (až 100 mA)
• GND : zem
• SCK : SPI hodiny (vstup)
• MISO : data z modulu do mikrokontroléru
• MOSI : data z mikrokontroléru do modulu
• CS : výběr systému – aktivace stavem s nízkou logickou hodnotou

Kompatibilita a programování

Modul je plně kompatibilní s populárními vývojovými platformami, jako jsou Arduino , Adafruit Feather , Metro a další mikrokontroléry založené na SPI . Je podporován prostřednictvím klasických knihoven SD (pro Arduino) a adafruit_sdcard (pro CircuitPython). To umožňuje snadnou implementaci operací čtení a zápisu souborů. V kombinaci s mikrokontroléry nabízejícími přístup k velkokapacitnímu úložišti USB může modul sloužit jako spolehlivý nosič dat . Vzhledem k absenci tradičního SD konektoru není modul určen pro přímé použití s počítači – jeho primární využití je v embedded projektech.

Modul podporuje napětí 3 V a 5 V.

Prvky obsažené v sadě.

Technické specifikace modulu SPI Flash SD karty

• Typ: paměťový modul
• Typ paměti: NAND Flash
• Kapacita paměti: 2 GB (16 Gb)
• Komunikační rozhraní: SPI
• Podpora logického napětí: 3 V a 5 V
• Taktovací frekvence SPI: až 50 MHz
• Třída rychlosti zápisu: 8
• Formát souborového systému: FAT (předformátovaný)
• Bezpečnostní mechanismy: ECC, vyrovnávání opotřebení
• Provozní teplotní rozsah: -25 °C až 85 °C
• Rozsah skladovacích teplot: -40 °C až 150 °C

Obsah sady

• 1x modul paměťové karty Adafruit SPI Flash SD – XTSD 2GB
• 1x 1x 7pinový konektor se zlatými piny pro samopájení
