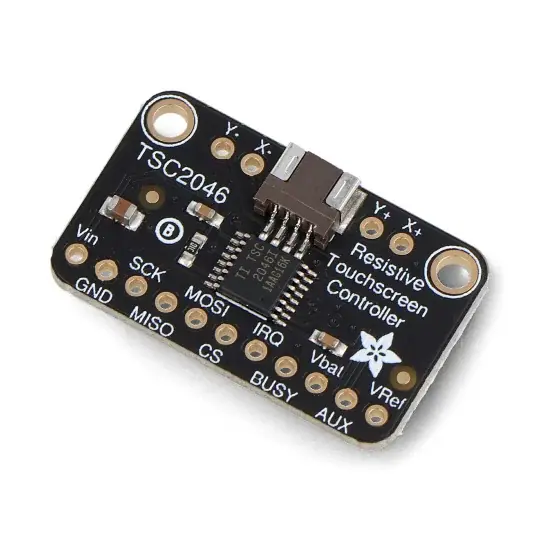

Ovladač s odporovou dotykovou obrazovkou – TSC2046 – SPI – Adafruit 5767 Nejprodávanější

Popis

Deska je vyrobena společností Adafruit a je vybavena řídicím systémem s odporovou dotykovou obrazovkou – TSC2046 . Disponuje 4pinovým FPC konektorem s roztečí 1 mm, určeným pro připojení displeje, a standardními konektory s roztečí 2,54 mm, na které lze připájet dráty nebo zlatý proužek, který je součástí sady.

Popis produktu: Odporový dotykový ovladač – TSC2046 – SPI – Adafruit 5767

Deska je vyrobena společností Adafruit a je vybavena řídicím systémem s odporovou dotykovou obrazovkou – TSC2046 . Disponuje 4pinovým FPC konektorem s roztečí 1 mm, určeným pro připojení displeje, a standardními konektory s roztečí 2,54 mm, na které lze připájet dráty nebo zlatý proužek, který je součástí sady. Modul využívá rozhraní SPI a pracuje s napětím 3 V až 5 V DC.

Výrobce připravil uživatelskou příručku , která značně usnadňuje zahájení práce s modulem. Najdete tam také ukázkový kód programu. Šek!

Odporový ovladač dotykové obrazovky – TSC2046 – SPI – Adafruit 5767.

Ukázkové schéma zapojení.

Kolíky modulu

Modul má piny ve formě pájecích plošek, ke kterým je potřeba připájet goldpin piny obsažené v sadě – rozteč 2,54 mm. Poté je nutné se připojit podle níže uvedených závislostí:

• VIN – napájecí pin od 3V do 5V,
• GND – systémové uzemnění,
• FPC konektor – 4pinová zásuvka s roztečí 1mm pro připojení obrazovky přes kabel,
• Y-, X-. Y+, X+ – konektory X/Y dostupné na konektoru 2,54 mm, slouží k připojení obrazovky bez kabelu FPC s roztečí 1 mm,
• MOSI – Master Out Slave In – pin sběrnice SPI,
• MISO – Master In Slave Out – pin sběrnice SPI,
• SCK – hodinový kolík,
• CS – Chip Select.

Technické specifikace desky

• Vestavěný čip: TSC2046
• Komunikační rozhraní: SPI
• Napájecí napětí: 3V až 5V DC
• Pinouty:
  • 1x FPC 4pinová rozteč 1 mm
  • pájecí plošky, rozteč 2,54 mm
• Rozměry modulu: 29,5 x 17,7 x 4,4 mm
• Hmotnost: 2 g

Ovladač s odporovou dotykovou obrazovkou.

Prvky obsažené v sadě.

Nastavte obsah

• Odporový ovladač dotykové obrazovky – TSC2046 – SPI – Adafruit – 1 kus
• Pánský zlatý proužek – 2,54 mm rastr – 1 kus
