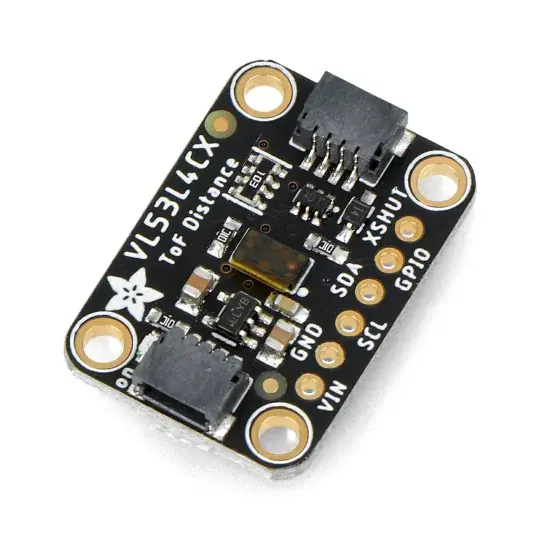

Originální VL53L4CX time-of-flight – senzor vzdálenosti – STEMMA QT / Qwiic I2C – Adafruit 5425

Popis

Modul Adafruit je vybaven senzorem vzdálenosti času VL53L4CX , který umožňuje měřit vzdálenosti v rozsahu od 1 mm do 6000 mm s přesností senzorů LIDAR. Metoda time-of-flight je založena na měření doby od vyslání pulsu z infračerveného laseru do jeho návratu do detektoru. Je nezávislý na odrazu světla od objektu. Na desce naleznete dva Qwiic / STEMMA QT konektory pro bezproblémové propojení s I2C rozhraním mikrokontroléru se stejným konektorem. Modul pracuje s logickým napětím 3,3 V a 5 V, napájeným napětím od 3 V do 5 V.

Popis produktu: VL53L4CX time-of-flight – senzor vzdálenosti – STEMMA QT / Qwiic I2C – Adafruit 5425

Modul Adafruit je vybaven senzorem vzdálenosti času VL53L4CX , který umožňuje měřit vzdálenosti v rozsahu od 1 mm do 6000 mm s přesností senzorů LIDAR. Metoda time-of-flight je založena na měření doby od vyslání pulsu z infračerveného laseru do jeho návratu do detektoru. Je nezávislý na odrazu světla od objektu. Na desce naleznete dva Qwiic / STEMMA QT konektory pro bezproblémové propojení s I2C rozhraním mikrokontroléru se stejným konektorem. Modul pracuje s logickým napětím 3,3 V a 5 V, napájeným napětím od 3 V do 5 V.

Snímač vzdálenosti VL53L4CX.

Piny modulu se snímačem VL53L4CX

Modul se snímačem VL53L4CX pro komunikaci s mikrokontrolérem využívá rozhraní I2C. Deska je vybavena dvěma Qwiic / STEMMA QT konektory pro snadné propojení s modulem se stejným konektorem. Výstupy desky jsou:

• VIN – napájecí pin modulu od 3V do 5V.
• GND – zem systému.
• SCL – hodinová linka rozhraní I2C.
• SDA – datová linka rozhraní I2C.
• GPIO – pin přerušení s výstupem 2,8 V, lze číst mikrokontroléry 3,3 V a 5 V.
• XSHUT – blokovací pin, aktivovaný nízkým stavem, lze použít s 3V a 5V logikou.

Specifikace modulu Adafruit

• Čip: VL53L4CX
• Emitor: 940 nm (třída 1)
• Snímač vzdálenosti FlightSense pro rychlé a přesné měření
• Rozsah měření: od 1 mm do 6000 mm
• Linearita malých vzdáleností: 10 mm
• Pozorovací úhel (FoV): 18°
• Lze detekovat více objektů
• Rozhraní: I2C
• Rozměry: 25,5 x 17,5 x 4,6 mm
• Hmotnost: 1,8 g

Obsah sady

• 1x VL53L4CX time-of-flight – senzor vzdálenosti – STEMMA QT / Qwiic I2C – Adafruit 5425
• 1x mužský zlatý proužek

Obsah sady.

‌
