Originální ItsyBitsy ESP32 – anténa na plošný spoj – deska s mikrokontrolérem ESP32-PICO-MINI-02 – 8MB Flash + 2MB PSRAM – Adafruit 5889

Popis

Anténa Adafruit ItsyBitsy ESP32 PCB je kompaktní vývojová deska s dvoujádrovým procesorem 240 MHz , WiFi a Bluetooth konektivitou, 8 MB Flash a 2 MB PSRAM . Integrovaná anténa na desce plošných spojů eliminuje potřebu externích rádiových modulů a podpora pro Arduino, MicroPython a CircuitPython činí desku ideální pro projekty v oblasti IoT a mobilních zařízení.

Popis produktu: ItsyBitsy ESP32 – anténa pro plošné spoje – deska s mikrokontrolérem ESP32-PICO-MINI-02 – 8 MB Flash + 2 MB PSRAM – Adafruit 5889

Adafruit ItsyBitsy ESP32 je miniaturní vývojová deska založená na modulu ESP32-PICO-MINI-02 , vybavená dvoujádrovým procesorem Tensilica Xtensa s taktem 240 MHz . Čip poskytuje 2,4 GHz WiFi, Bluetooth a BLE konektivitu a díky integrované anténě na desce plošných spojů si celá deska zachovává velmi kompaktní velikost bez nutnosti externí antény. Navzdory svým malým rozměrům 36 x 17,6 mm nabízí deska 20 GPIO pinů , vestavěný převodník USB-sériový port, adresovatelnou NeoPixel RGB LED a konektor STEMMA QT . Nízká spotřeba energie v režimu hlubokého spánku, přibližně 10 µA, ji činí ideální pro projekty napájené z baterie.

Výrobce připravil podrobnou uživatelskou příručku – podívejte se na ni!

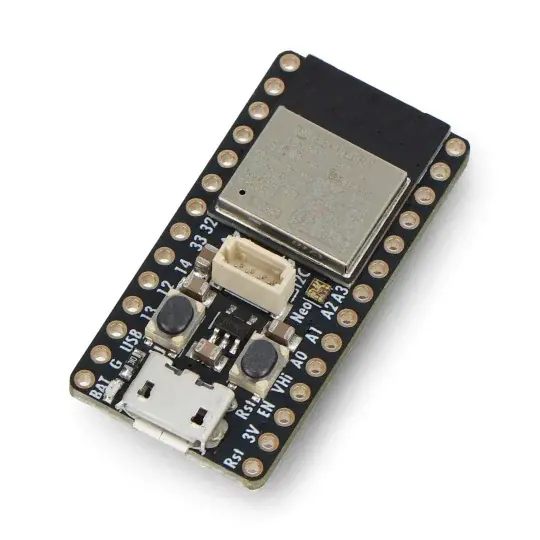

ItsyBitsy ESP32 – anténa na plošný spoj – deska s mikrokontrolérem ESP32-PICO-MINI-02 – 8 MB Flash + 2 MB PSRAM – Adafruit 5889.

Adafruit ItsyBitsy je vybaven čipem ESP32 s dvoujádrovým procesorem Tensilica s frekvencí 240 MHz.

Hlavní vlastnosti ItsyBitsy ESP32

• Dvoujádrový procesor 240 MHz : ESP32 (PICO ECO V3) Xtensa s rozsáhlou podporou knihoven
• Bezdrátové připojení : WiFi 2,4 GHz, Bluetooth a BLE
• Integrovaná anténa na desce plošných spojů : kompaktní rádiové řešení bez konektoru w.FL
• 8 MB Flash + 2 MB PSRAM : rezerva paměti pro rozsáhlé aplikace
• 20 GPIO pinů : PWM, ADC, DAC, UART, SPI, I2C, I2S a Touch
• Adresovatelná RGB NeoPixel LED : vestavěná indikace provozního stavu
• Velmi nízká spotřeba energie : přibližně 10 µA v režimu hlubokého spánku
• Konektor STEMMA QT : rychlé připojení I2C senzorů bez nutnosti pájení
• Napájení přes USB nebo BAT : podporuje napětí od 3,5 V do 6 V

GPIO piny a komunikační rozhraní

ItsyBitsy ESP32 nabízí 20 GPIO pinů , z nichž většina podporuje více hardwarových funkcí. Obsahuje 13 12bitových analogových vstupů , dva 8bitové DAC výstupy (A0, A1), hardwarová rozhraní UART, SPI a I2C a podporu PWM na každém pinu. Deska také nabízí osm kapacitních dotykových vstupů , které lze použít jako dotyková tlačítka bez mechanických součástek. Vyhrazený pin D5 má logickou úroveň 5 V, což usnadňuje ovládání LED diod NeoPixel a dalších zařízení vyžadujících vyšší signální napětí.

Kolíky na desce.

Deska nabízí ultra nízkou spotřebu proudu v režimu hlubokého spánku, která činí 10 µA.

Programování a provoz Adafruit ItsyBitsy ESP32

Deska podporuje programování v Arduino IDE, CircuitPython a MicroPython , což poskytuje velkou flexibilitu při výběru správného pracovního prostředí. Vestavěný převodník CH9102F z USB na sériový port s automatickým resetem umožňuje bezproblémové nahrávání firmwaru přes port microUSB. CircuitPython umožňuje rychlé prototypování bez kompilace, zatímco Arduino IDE poskytuje přístup k rozsáhlé knihovně knihoven. Připojení WiFi také umožňuje bezdrátové (OTA) aktualizace firmwaru , což je obzvláště užitečné pro projekty IoT.

Technické specifikace desky ItsyBitsy ESP32

• Mikrokontrolér: ESP32 V2-03 dvoujádrový 240 MHz Xtensa
• Paměť: 8 MB Flash, 2 MB PSRAM
• Připojení: WiFi 2,4 GHz, Bluetooth Classic, BLE
• Typ antény: Anténa s plošnými spoji
• GPIO: 20 pinů (PWM, ADC, DAC, dotykový displej, UART, SPI, I2C, I2S)
• ADC: 13 kanálů 12bitový
• DAC: 2 kanály, 8 bitů
• Napájení: micro USB nebo BAT od 3,5 V do 6 V
• Spotřeba proudu: 4 mA (lehký spánek), cca 10 µA (hluboký spánek)
• Rozměry: 36 × 17,6 × 6,9 mm
• Hmotnost: 3,7 g

Obsah sady

• 1x Adafruit ItsyBitsy ESP32
• 2x proužek Goldpin

Prvky obsažené v sadě.
