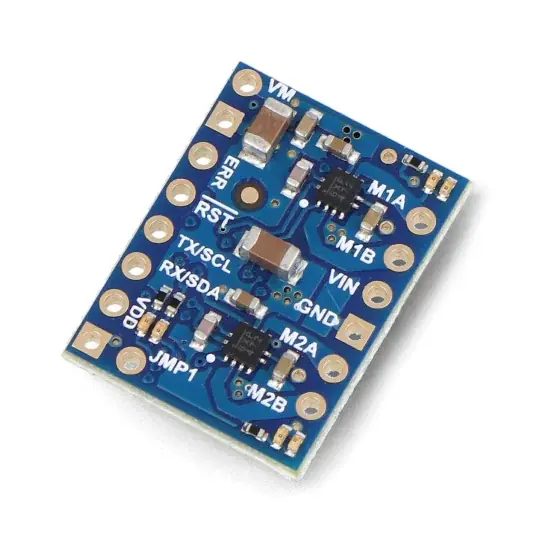

Omezená Nabídka M2U550 – dvoukanálový DC 22V/1,6A ovladač motoru – UART rozhraní – Pololu 5081

Popis

Regulátor od Pololu je založen na systému M2U550 umožňujícím provoz dvou stejnosměrných motorů . Ke komunikaci využívá rozhraní UART TTL . Pracuje s motory napájenými napětím od 1,8 V do 22 V. Maximální výstupní proud na kanál je 1,6 A. Sada obsahuje zlatý proužek pro vlastní pájení .

‌

Popis produktu: M2U550 – dvoukanálový DC 22 V / 1,6 A motorový ovladač – UART rozhraní – Pololu 5081

Regulátor Pololu umožňuje provozovat dva stejnosměrné motory . Je založen na systému M2U550 a ke komunikaci využívá rozhraní UART TTL . Dokáže ovládat motory napájené napětím od 1,8 V do 22 V. Maximální výstupní proud na kanál je 1,6 A. Regulátor také odolá proudovým rázům až 5 A po dobu několika sekund. Uživatel může připojit několik regulátorů na stejnou sériovou sběrnici TTL a rozšířit projekt o další motory. Sada obsahuje zlatý proužek 1×16 s roztečí 2,54 mm pro vlastní pájení .

Výrobce poskytuje podrobnou uživatelskou příručku , která usnadňuje zahájení práce s modulem – podívejte se!

M2U550 – dvoukanálový DC 22 V / 1,6 A ovladač motoru – UART rozhraní – Pololu 5081.

Regulátor pracuje s motory napájenými napětím od 1,8V do 22V.

Hlavní vlastnosti ovladače M2U550

• Ovládání dvou stejnosměrných motorů
• rozhraní UART
• Možnost připojení více ovladačů na jednu sériovou sběrnici a rozšíření projektu o další motory
• Ochrana proti zpětnému napětí na napájení motoru do 20 V
• Volitelná kontrola cyklické redundance (CRC)
• Konfigurovatelné parametry provozu:
  • maximální zrychlení/zpomalení
  • počáteční rychlost
  • zpoždění změny směru
• Osm možností frekvence PWM od 1 kHz do 80 kHz
• Ochrana v případě ztráty spojení
• Nastavitelná automatická chybová reakce
• Měření napájecího napětí motoru (VIN)
• Indikace provozního stavu pomocí LED diod

Technické specifikace regulátoru M2U550

• Počet kanálů: 2
• Napájecí napětí: 1,8V až 22V
• Provozní napětí logické části: od 3 V do 4,9 V (napětí 5 V se nedoporučuje)
• Trvalý proud na kanál: 1,6 A
• Maximální okamžitý proud: 5 A
• Frekvence PWM: 1 kHz až 80 kHz
• Rozměry: 20,32 x 15,24 mm
• Hmotnost: 1,5 g

Nastavte obsah

• M2U550 – dvoukanálový DC 22 V / 1,6 A ovladač motoru – UART rozhraní – Pololu 5081
• Goldpin pásek 1×16 rozteč 2,54 mm

Modul je založen na systému M2U550.
