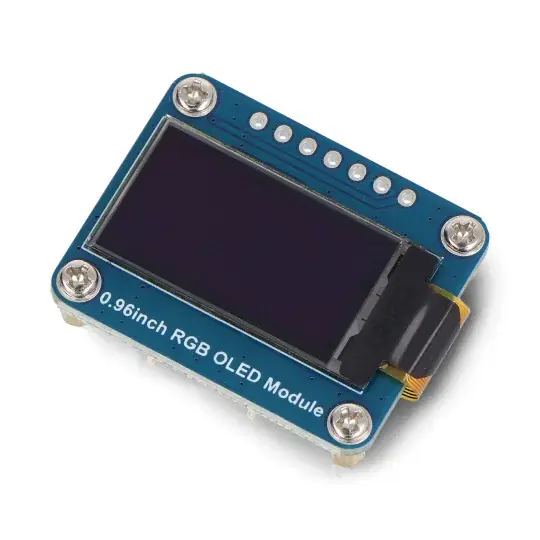

OLED IPS displej 0,96'' 64x128px – SPI – 65K RGB – pro Raspberry Pi, Arduino, STM32 – Waveshare 25133 Omezená Nabídka

Popis

OLED displej určený pro práci s deskami jako Raspberry Pi, Arduino nebo STM32. Má ovladač SSD1357 a komunikuje přes rozhraní SPI . Jeho úhlopříčka je 0,96 palce a rozlišení obrazovky je 64 x 128 pixelů . Displej nabízí jasný a barevný obraz v plném rozsahu RGB 65 000 barev. Pixely mají rozměry 0,0327 x 0,146 mm.

Popis produktu: OLED IPS displej 0,96“ 64 x 128 px – SPI – 65K RGB – pro Raspberry Pi, Arduino, STM32 – Waveshare 25133

0,96palcový OLED IPS displej nabízí rozlišení 64 x 128 pixelů a všestranné použití s platformami jako Raspberry Pi , Arduino nebo STM32. Má ovladač SSD1357 a umožňuje komunikaci přes rozhraní SPI. Díky bohaté paletě barev RGB (65 000) jsou zobrazené obrázky výjimečně barevné a živé . Modul se vyznačuje nízkou velikostí jednoho pixelu (0,0327 x 0,146 mm), což přispívá ke zlepšení ostrosti prezentovaného obrazu. K dispozici jsou dva způsoby komunikace : 4vodičové SPI a 3vodičové SPI. Podporuje také BCM2835, WiringPi, souborová IO rozhraní a knihovnu RPI (Python) pro Raspberry Pi. Je to vynikající volba pro projekty vyžadující vysoce kvalitní OLED displej.

OLED IPS displej 0,96“ 64 x 128 px – SPI – 65K RGB – pro Raspberry Pi, Arduino, STM32 – Waveshare 25133.

Výrobce poskytuje produktovou Wiki stránku , která obsahuje informace o pinech modulu a podrobnou uživatelskou příručku. Dozvíte se také, jak zapojit displej.

Schéma připojení displeje k Raspberry Pi.

Zobrazovací kolíky

Modul je vybaven konektorem, do kterého se zapojuje kabel, který je součástí sady. Mezi piny displeje patří:

• VCC – napájecí napětí 3,3V / 5V
• GND – systémové uzemnění
• Vstup dat DIN – SPI sběrnice
• CLK – hodinový vstup SPI sběrnice
• CS – Chip Select (aktivováno nízko)
• DC – výběr dat/příkazů
• RST – resetovací kolík

Technické specifikace displeje

• Napájecí napětí: 3,3V / 5V
• Komunikační rozhraní: SPI sběrnice, 3/4-drát
• Typ obrazovky: OLED
• Řídicí čip: SSD1357
• Úhlopříčka: 0,96″
• Rozlišení: 64 x 128 px
• Počet zobrazených barev: 65k RGB
• Rozměry jednoho pixelu: 0,0327 x 0,146 mm
• Rozměry displeje: 10,862 x 21,736 mm
• Rozměry modulu: 32,5 x 26 mm

Nastavte obsah

• OLED IPS displej 0,96“ 64 x 128 px – SPI – 65K RGB – pro Raspberry Pi, Arduino, STM32 – 1 kus
• 7pin propojovací kabel – 1 kus

Sada obsahuje propojovací kabel.
