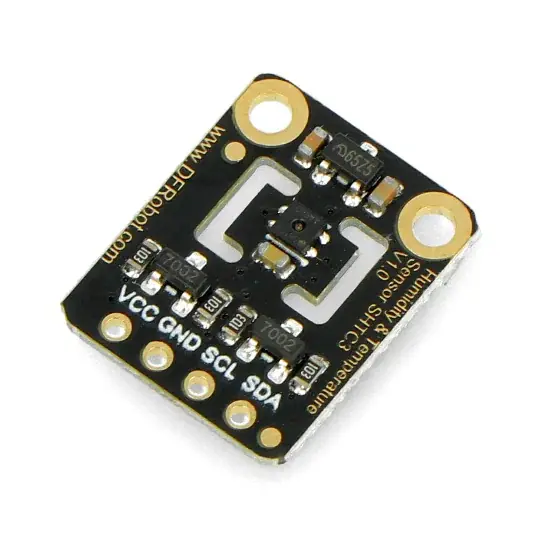

Odeslání Ihned Fermion – snímač teploty a vlhkosti SHTC3 I2C – DFRobot SEN0414

Popis

Čidlo teploty a vlhkosti SHTC3 umístěné na desce DFRobot z řady Fermion. SHTC3 umožňuje měřit vlhkost v rozsahu od 0 % do 100 % RH s přesností ± 2 % RH a teplotu v rozsahu od -40 °C do 125 °C s přesností ± 0,2 °C. Komunikační modul využívá rozhraní I2C. Deska je napájena napětím od 3,3 V do 5 V , spotřebuje méně než 0,15 mA v režimu nízké spotřeby, díky čemuž je ideální pro mobilní a bezdrátová zařízení, na baterie.

Popis produktu: Fermion – snímač teploty a vlhkosti SHTC3 I2C – DFRobot SEN0414

Čidlo teploty a vlhkosti SHTC3 umístěné na desce DFRobot z řady Fermion. SHTC3 umožňuje měřit vlhkost v rozsahu od 0 % do 100 % RH s přesností ± 2 % RH a teplotu v rozsahu od -40 °C do 125 °C s přesností ± 0,2 °C. Komunikační modul využívá rozhraní I2C. Deska je napájena napětím od 3,3 V do 5 V , spotřebuje méně než 0,15 mA v režimu nízké spotřeby, díky čemuž je ideální pro mobilní a bezdrátová zařízení, na baterie.

Modul se snímačem teploty a vlhkosti SHTC3. Včetně proužku Goldpin. Modul DFRobot Fermion.

Hlavní vlastnosti snímače SHTC3

• Měření teploty a vlhkosti
• Vysoká přesnost
• Nízkoenergetický režim
• I2C rozhraní
• Kompaktní rozměry
• Rychlá doba odezvy

Aplikace senzoru

• HVAC
• Auta
• Záznamníky dat
• Meteorologické stanice
• Domácí spotřebiče

Vývody modulu snímače teploty

Modul s teplotním čidlem SHTC3 komunikuje s mikrokontrolérem přes rozhraní I2C. Deska je napájena napětím od 3,3V do 5V.

• VCC – napájecí napětí od 3,3V do 5V
• GND – zem systému
• SCL – hodinová linka rozhraní I2C
• SDL – datová linka rozhraní I2C

Příklad propojení se štítem DFRobot pro Arduino . Modul DFRobot s čidlem teploty a vlhkosti SHTC3 – I2C.

Specifikace snímače teploty a vlhkosti SHTC3

• Napájecí napětí: od 3,3 V do 5 V
• Spotřeba proudu: 0,45 mA
• Komunikační rozhraní: I2C
• Rozsah měření vlhkosti: 0% až 100% RH
• Přesnost měření vlhkosti: ± 2 % RH
• Rozsah měření teploty: -40 °C až 125 °C
• Přesnost měření teploty: ± 0,2 °C
• Doba odezvy: 8s
• Průměr montážního otvoru: M2 (2 mm)
• Vzdálenost montážních otvorů: 10 mm
• Rozměry: 14 x 17 mm

‌
