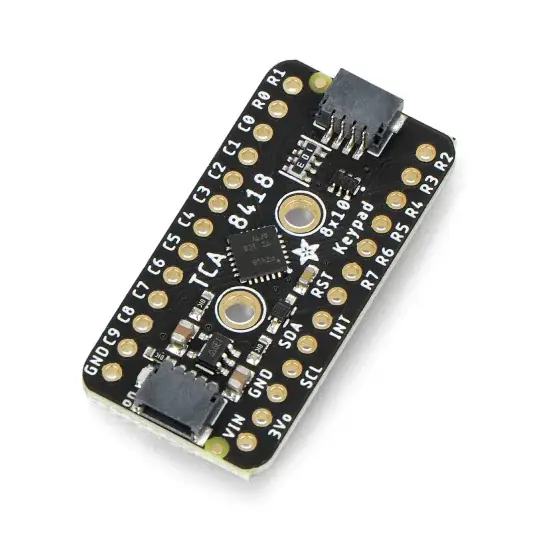

Modul Adafruit je vybaven čipem TCA8418 fungujícím jako maticový ovladač klávesnice. Čip má celkem 18 I/O pinů v 10 sloupcovém a 8 řádkovém uspořádání, které lze uspořádat jako matici tlačítek na celkem 80 přepínačích, nebo můžete použít libovolnou podmnožinu jako samostatný vstup nebo výstup GPIO. Řadič má 10 bajtů FIFO pro uložení 10prvkové fronty událostí. Modul Adafruit 4918 lze použít i jako standardní GPIO pin expander, který rozšiřuje možnosti návrhu o 18 portů.

Popis produktu: GPIO expander a Keypad Matrix ovladač – pro maticové klávesnice – TCA8418 – STEMMA QT / Qwiic – Adafruit 4918

Modul Adafruit je vybaven čipem TCA8418 fungujícím jako maticový ovladač klávesnice . Čip má celkem 18 I/O pinů v 10 sloupcovém a 8 řádkovém uspořádání, které lze uspořádat jako matici tlačítek na celkem 80 přepínačích, nebo můžete použít libovolnou podmnožinu jako samostatný vstup nebo výstup GPIO. Řadič má 10 bajtů FIFO pro uložení 10prvkové fronty událostí. Modul Adafruit 4918 lze také použít jako standardní GPIO pin expander , který rozšiřuje možnosti návrhu o 18 portů.

Výrobce také připravil podrobnou uživatelskou příručku – podívejte se!

Prvky obsažené v sadě.

Všechny piny na desce mají označení, což značně usnadňuje prototypování.

Popis pinoutu

• VIN – napájecí pin od 3 V do 5 V DC
• 3Vo – 3,3V výstup z regulátoru napětí
• GND – zem systému
• SCL – hodinová linka sběrnice I2C
• SDA – datová linka sběrnice I2C
• C0 – C9 – GPIO piny nebo sloupce v matici klávesnice. Číslo sloupce odpovídá číslu PIN
• R0 – R7 – GPIO piny nebo řádky v matici klávesnice. Číslo řádku odpovídá číslu PIN
• INT – Open-drain – aktivní-nízký výstup přerušení
• RST – resetovací kolík

Technické specifikace

• Vestavěný čip: TCA8418
• Pohotovostní (nečinný) odběr proudu: 3 μA
• Podporuje 80 tlačítek pomocí 18 pinů GPIO
• Podporuje QWERTY klávesnice a rozšíření GPIO
• Podporuje 1-MHz Fast Mode Plus I2C sběrnici
• Úložná paměť: 10 bajtů FIFO
• Komunikační rozhraní: I2C sběrnice
• Adresa rozhraní:0x34 (výchozí)
• Závěry:
• pájecí plošky (zlatý proužek 2,54 mm je součástí sady)
• STEMMA QT / Qwiic konektory
• Rozměry dlaždic: 35,5 x 17,7 x 4,6 mm

Obsah sady

• GPIO expandér a Keypad Matrix ovladač – pro maticové klávesnice – TCA8418 – STEMMA QT / Qwiic – Adafruit – 1 kus
• 1×16 zlatý proužek – 2,54 mm rastr – 2 kusy

Příkladné schéma zapojení pomocí Adafruit 4918.
