Oblíbený Power Delivery Board – napájecí modul s USB C konektorem – Qwiic – SparkFun DEV-15801

Popis

Modul od SparkFun, který umožňuje napájet zařízení napětím v rozsahu 5 V až 20 V a proudem až 5 A. Deska je založena na mikrokontroléru STUSB4500 . Ke konfiguraci využívá sběrnici I2C . Modul je napájen přes USB C port nebo přes Qwiic konektor, s napětím 3,3 V.

‌

Popis produktu: Power Delivery Board – napájecí modul s USB C konektorem – Qwiic – SparkFun DEV-15801

Power Delivery Board je modul od SparkFun , který vám umožní napájet váš projekt napětím v rozsahu 5 V až 20 V a proudem až 5 A , zatímco tradiční napájecí zdroje mohou dodávat široký rozsah proudu, ale napětí zůstává konstantní na 5 V. Deska se vyznačuje malými rozměry, nízkou spotřebou a jednoduchým ovládáním. Je založen na mikrokontroléru STMicroelectronics STUSB4500 . Ke konfiguraci využívá sběrnici I2C . Data profilu jsou uložena v energeticky nezávislé paměti. Modul lze napájet přes USB C port nebo přes Qwiic konektor, s napětím 3,3 V.

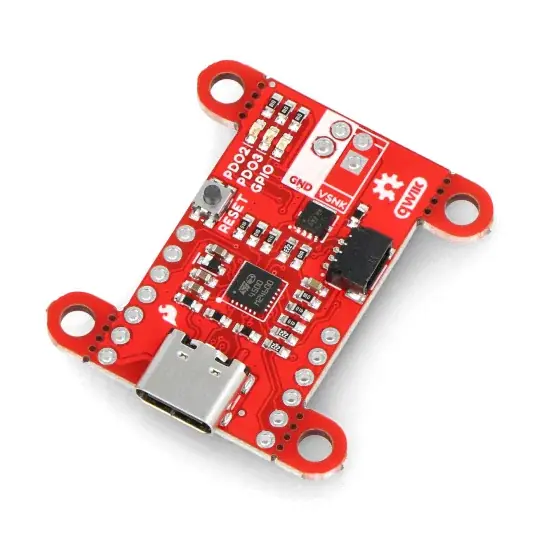

Power Delivery Board – napájecí modul s USB C konektorem – Qwiic – SparkFun DEV-15801.

Kolíky na desce dodávky energie.

Kolíky modulu

• VSNK – výstupní výkon
• VDD – napájení, od 3 V do 5,5 V
• GND – systémové uzemnění
• SCL – hodinová linka sběrnice I2C
• SDA – datová linka sběrnice I2C
• D- – USB diferenciální pár, záporný
• D+ – USB diferenciální pár, kladný
• ALERT – I2C přerušovací kolík, aktivován nízkým stavem
• RESET – reset systému, aktivovaný vysokým stavem
• GPIO – univerzální výstup, aktivovaný nízkým stavem
• PDO2 – výkonový profil vhodný pro aplikace se středním výstupním výkonem (do 15 V / 1,5 A)
• PDO3 – výkonový profil zajišťující maximální výstupní výkon (až 20 V / 1 A)

Produkt je kompatibilní s Arduino a Raspberry Pi

Výrobce poskytuje uživatelskou příručku , která značně usnadňuje zahájení práce s modulem.

Technická specifikace Power Delivery Board

• Rozsah vstupního a výstupního napětí: 5 V až 20 V
• Výstupní proud: 5A
• Mikrokontrolér: STUSB4500
• Komunikace: I2C
• Konfigurovatelné výkonové profily
• Automatický ovladač dřezu typu C a USB PD
• Certifikované USB C verze 1.2 a USB PD verze 2.0
• Integrované sledování napětí VBUS
• Integrované ovladače přepínací brány VBUS (PMOS)

Deska je založena na mikrokontroléru STUSB4500.
