Oblíbený LPS22DF – senzor tlaku a výšky 126kPa – I2C/I3C/SPI – 1,8-5,5V – Pololu 2898 – pájené konektory

Popis

Snímač tlaku a výšky Pololu LPS22DF s regulátorem napětí a logickými převodníky hladiny nabízí měření tlaku v rozsahu 26 kPa až 126 kPa s přesností ±0,5 mbar a podporuje rozhraní I2C/I3C a SPI . Tato kompaktní deska kombinuje snadnou integraci s vysokou přesností měření. Snímač má předpřipájené konektory pro bezproblémové připojení modulů.

Popis produktu: LPS22DF – tlakový a nadmořský senzor 126 kPa – I2C / I3C / SPI – 1,8 – 5,5 V – Pololu 2898 – pájené konektory

LPS22DF je tlakový a nadmořský senzor Pololu založený na moderním MEMS čipu od společnosti STMicroelectronics . Díky integrovanému 3,3V regulátoru napětí a logickým převodníkům úrovní lze modul použít se systémy napájenými od 1,8V do 5,5V . Poskytuje přesné měření tlaku v rozsahu od 260 mbar do 1260 mbar (26 kPa až 126 kPa) a jeho data lze snadno převést na nadmořskou výšku . Díky kompaktnímu provedení s roztečí 2,54 mm je senzor ideální pro prototypování, drony, meteorologické stanice a projekty IoT. Nabízí konfigurovatelné možnosti, jako jsou volitelné průměry, různé režimy FIFO, programovatelný externí signál přerušení a vestavěná teplotní kompenzace. Je vybaven pájenými konektory pro bezproblémové připojení modulů.

LPS22DF – senzor tlaku a výšky 126 kPa – I2C / I3C / SPI – 1,8 – 5,5 V – Pololu 2898 – pájené konektory.

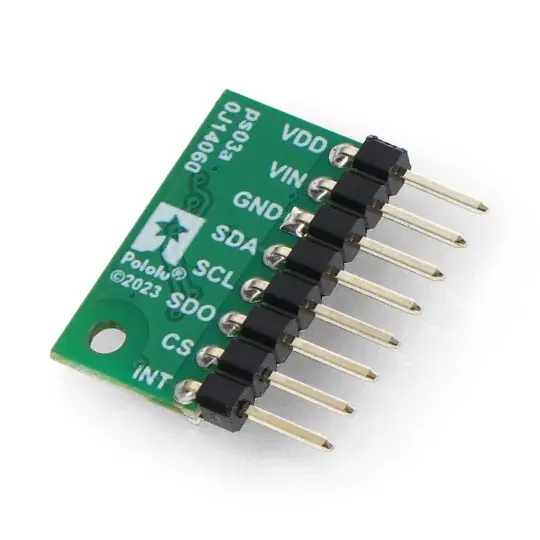

Deska má pájené konektory.

Hlavní vlastnosti tlakového a nadmořského senzoru

• Měřicí rozsah: od 26 kPa do 126 kPa s přesností ±0,5 mbar
• Vestavěný regulátor napětí 3,3 V: umožňuje napájení modulu od 1,8 V do 5,5 V
• Podpora více komunikačních rozhraní: I2C, I3C a SPI
• Výstup dat: 24bitové hodnoty tlaku s rozlišením 4096 LSb/mbar
• Nízká spotřeba proudu: pouze 1 mA
• Vestavěné kompenzace a filtry: eliminují vlivy teploty a rušení

Komunikace přes I2C a SPI – flexibilita v integraci

LPS22DF nabízí digitální rozhraní I2C, I3C a SPI , která poskytují všestrannou komunikaci s mikrokontroléry . V režimu I2C jsou linky SDA a SCL srovnány s VIN, což umožňuje přímé připojení k 5V systémům . Adresu I2C lze změnit pomocí pinu SA0, což usnadňuje použití více senzorů na jedné sběrnici . V režimu SPI jsou podporovány 4- a 3-linkové konfigurace s plnou kontrolou nad přenosem přes pin CS. Nízký šum a vysoká přesnost činí senzor vhodným i pro náročné aplikace.

Podporuje různá komunikační rozhraní, jako například I2C/I3C a SPI.

Zapojení pinů senzoru LPS22DF.

Rozložení pinů senzoru LPS22DF

• VDD – výstupní napětí 3,3 V s proudovou kapacitou až 150 mA
• VIN – vstupní napětí od 1,8 V do 5,5 V
• GND – systémové uzemnění
• SDA / SDI / SDO – datová linka sběrnice I2C, vstupní datová linka SPI (SDO v 3vodičovém režimu); vysoký stav odpovídá napětí VIN, nízký stav je GND
• SCL / SPC – hodinová linka sběrnice I2C; vysoký stav odpovídá napětí VIN, nízký stav je GND
• SDO / SA0 – Výstupní datová linka sběrnice SPI (data-out) nebo změna adresy v případě I2C; vysoký stav odpovídá napětí VDD, nízký stav GND, piny nemají měnič napětí – pracují pouze s napětím 3,3 V
• CS – výběr čipu Povolení SPI; pin je standardně ve stavu high (rozhraní I2C aktivní), pro zahájení komunikace SPI je nutné nastavit stav low
• INT1_DRDY – programovatelné přerušení; vysoký stav odpovídá 3,3 V, nízký stav je GND, piny nemají měnič napětí a fungují pouze s 3,3 V

Technické specifikace senzoru LPS22DF

• Typ zařízení: Snímač tlaku a výšky LPS22DF
• Komunikační rozhraní: I2C, I3C, SPI
• Měřicí rozsah: 260 mbar až 1260 mbar (26 kPa až 126 kPa)
• Přesnost: ±0,5 mbar (0,05 kPa)
• RMS šum: 0,0034 mbar (0,34 Pa)
• Výstup dat: 24bitový
• Napájecí napětí: 1,8 V až 5,5 V
• Provozní napětí senzoru: 3,3 V (z regulátoru)
• Spotřeba proudu: 1 mA
• Rozteč pinů: 2,54 mm
• Rozměry: 10 x 20 x 3 mm
• Hmotnost: 0,5 g

Obsah sady

• 1x LPS22DF – snímač tlaku a výšky s pájenými konektory

Prvky obsažené v sadě.
