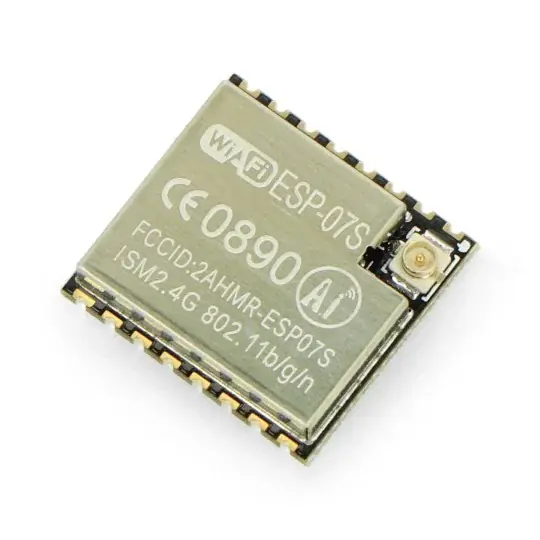

Objednat Nyní WiFi modul ESP-07S ESP8266 – 9 GPIO, ADC, U.FL zásuvka

Popis

Modul ESP-07S založený na čipu ESP8266 komunikující ve standardu Wi-Fi 802.11 b / g / n na frekvenci 2,4 GHz . Jedná se o vylepšenou verzi modulu ESP-07, ve srovnání s jeho předchůdcem, ve verzi S bylo množství flash paměti zvýšeno na 4 MB, vestavěná anténa byla odstraněna a nahrazena zásuvkou IPX U.FL , a deska byla přepracována, díky čemuž modul získal větší stabilitu.

Popis produktu: WiFi modul ESP-07S ESP8266 – 9 GPIO, ADC, U.FL zásuvka

Modul ESP-07S založený na čipu ESP8266 , komunikující ve standardu Wi-Fi 802.11 b / g / n na 2,4 GHz. Jedná se o vylepšenou verzi modulu ESP-07 , ve srovnání s jeho předchůdcem, ve verzi S bylo množství paměti Flash zvýšeno na 4 MB, byla odstraněna vestavěná keramická anténa a byla přepracována deska díky kterému modul získal větší stabilitu. Modul je vybaven 16 piny, z nichž 9 jsou GPIO piny pro všeobecné použití, 1 je převodník ADC a sběrnice UART.

Ve srovnání s předchozí verzí ESP-07 zvýšil ESP-07S množství flash paměti na 4 MB, byla odstraněna zabudovaná keramická anténa a přepracována deska, díky čemuž modul získal větší stabilitu.

Wifi modul ESP-07S ESP8266 piny – 9 GPIO, ADC, U.FL zásuvka

Má 16 pinů. Vlastnosti WiFi modulu ESP-07S ESP8266

• 9 x GPIO – digitální I / O piny
• 1 x ADC – analogově-digitální převodník
• 2 x UART (TX, RX) – pro komunikaci, např. S Arduino
• Montáž: SMD
• Výchozí komunikační rychlost je 115200 b / s
• Vybaven konektorem pro připojení externí U.FL antény

Specifikace WiFi modulu ESP-07S ESP8266 – 9 GPIO, ADC, U.FL socket

• Napájecí napětí: 3,3 V
• Čip: ESP8266
• Standardní: Wi-Fi: 802.11 b / g / n
• Flash paměť: 4 MB
• Pracovní frekvence: 2,4 GHz
• Podporuje zabezpečení: WPA / WPA2
• Může pracovat v režimech AP (přístupový bod), STA (samostatný) a AP + STA
• Podporované síťové protokoly: IPv4, TCP / UDP / HTTP / FTP
• Standardy šifrování: WEP / TKIP / AES
• Integrovaný 10bitový ADC
• GPIO – 16 pinů
• 9 x GPIO – digitální I / O piny
• 1 x ADC – analogově-digitální převodník
• 2 x UART (TX, RX) – pro komunikaci, např. S Arduino
• Pracovní teplota: -40 ° C až 125 ° C
• Rozměry: 16 x 17 x 3 mm
• Hmotnost: 1,4 g

Produkt je kompatibilní s Arduino

Pokyny pro připojení modulu k Arduinu založené na modulu ESP-01 najdete na blogu Majsterkowo a v příručce, kterou jsme připravili .

Deska toleruje napětí 3,3 V. Proto byste měli zvolit Arduino pracující s napětím 3,3 V nebo použít převodník .
