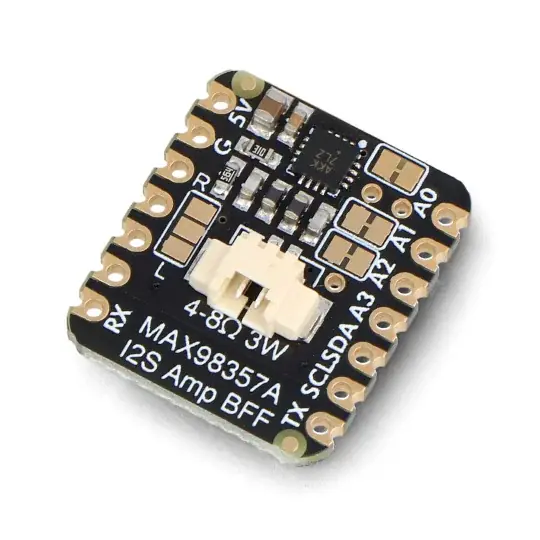

Objednat Nyní I2S Amp BFF – audio zesilovač – QT Py a Xiao – Adafruit 5770

Popis

I2S Amp BFF je audio zesilovač od Adafruit . Montuje se na zadní stranu desky, takže je kompaktním řešením pro projekty s omezeným prostorem. Modul obsahuje vestavěný čip MAX98357 a konektor picoBlade umožňující připojení reproduktoru s impedancí 4 Ω nebo 8 Ω .

‌

Popis produktu: I2S Amp BFF – audio zesilovač – QT Py a Xiao – Adafruit 5770

I2S Amp BFF je audio zesilovač od Adafruit . Montuje se na zadní stranu desky, takže je kompaktním řešením pro projekty s omezeným prostorem. Modul obsahuje vestavěný čip MAX98357 a konektor picoBlade umožňující připojení reproduktoru s impedancí 4 Ω nebo 8 Ω . Jedná se o praktický nástavec, který lze trvale připájet nebo namontovat pomocí kolíkových a zásuvkových konektorů. Díky uspořádání pinů je deska kompatibilní s čipovými sadami ESP32, nRF52840 a RP2040 . Bohužel není kompatibilní s QT Py ATSAMD21 kvůli nedostatku podpory I2S na odpovídajících pinech SAMD21.

Výrobce připravil podrobnou uživatelskou příručku.

I2S Amp BFF – audio zesilovač – QT Py a Xiao – Adafruit 5770. Kolíky umístěné na desce.

Popis pinoutu

Kompatibilní s ESP32, nRF52840 a RP2040

• DIN (A0) – pin audio dat
• LRC (A1) – pin wordselect clock
• BIT (A2) – bitclock pin

Tyto piny nebudou fungovat s deskou QT Py SAMD21. Chcete-li použít SAMD21, musíte odříznout propojky a vést vodiče ke kompatibilním kolíkům.

V naší nabídce najdete i další produkty od Adafruit – podívejte se!

Technické specifikace

• Napájecí napětí: 2,5V až 5,5V
• Reproduktor: 4 Ω až 8 Ω
• Používá tři GPIO piny: A0, A1, A2
• Kompatibilní s: ESP32, nRF52840 a RP2040
• Doporučený reproduktor: 3 W 4 Ω
• Rozměry: 20 x 15 mm

Modul obsahuje vestavěný čip MAX98357 a konektor picoBlade umožňující připojení reproduktoru s impedancí 4 Ω nebo 8 Ω.
