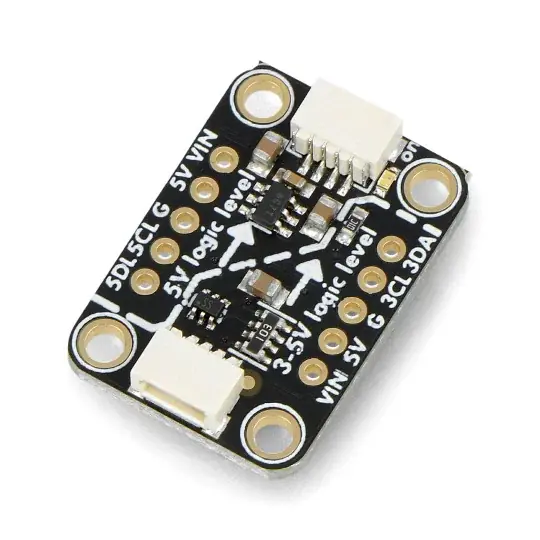

Novinka Level Booster Breakout – převodník úrovně napětí 3V – 5V – STEMMA QT / Qwiic – Adafruit 5649

Popis

Level Booster Breakout je deska z produkce Adafruit, má podobu měniče úrovně napětí, který umožňuje získat výstupní napětí 5 V ze vstupního napětí 3 V až 5 V. Má vestavěný stabilizátor napětí 5 V s kapacitou až 250 mA . Deska Level Booster Breakout má vývody v podobě pájecích plošek a také dva konektory STEMMA QT / Qwiic, díky kterým ji lze použít s periferními zařízeními vybavenými tímto konektorovým standardem – bez nutnosti pájení.

Popis produktu: Level Booster Breakout – převodník úrovně napětí 3 V – 5 V – STEMMA QT / Qwiic – Adafruit 5649

Level Booster Breakout je deska vyráběná společností Adafruit , má podobu měniče úrovně napětí, který umožňuje získat výstupní napětí 5 V ze vstupního napětí 3 V až 5 V. Má vestavěný stabilizátor napětí 5 V s kapacitou až 250 mA . Deska Level Booster Breakout má vývody v podobě pájecích plošek a také dva konektory STEMMA QT / Qwiic , díky kterým ji lze použít s periferními zařízeními vybavenými tímto konektorovým standardem – bez nutnosti pájení.

Podívejte se také do uživatelské příručky výrobce!

Komponenty obsažené v sadě.

Všechny piny modulu byly jasně popsány.

Popis pinů a schéma zapojení

Modul má výstupy ve formě pájecích plošek, ke kterým by měly být připájeny konektory goldpin obsažené v sadě. Alternativně lze také použít konektory STEMMA QT / Qwiic, které nevyžadují pájení. Převodník by měl být připojen k vybraným modulům v souladu s následujícím popisem pinů:

• VIN – pin vstupního napětí
• 5V – 5V výstupní pin (100 mA spojitě a 200 mA špičkově)
• G – společná hmotnost soustavy
• 3CL – I2C hodinová linka vstupního napětí 3 V
• 3DA – I2C datová linka vstupního napětí 3V
• 5CL – 5V výstupní napětí I2C hodinová linka
• 5DA – I2C datová linka výstupního napětí 5V

Technická specifikace modulu

• Typ: měnič napětí
• Vestavěný čip: AP3602A
• Rozsah vstupního napětí: 3V až 5V
• Výstupní napětí: 5V
• Regulátor napětí: 5 V (100 mA trvale a 200 mA špičkově)
• Indikace stavu: vestavěná LED
• Konektory: 2x konektor STEMMA QT/Qwiic
• Rozměry desky: 25,6 x 17,7 x 4,6 mm
• Hmotnost: 1,6g

Obsah sady

• Level Booster Breakout – převodník úrovně napětí 3 V – 5 V – STEMMA QT / Qwiic – 1 kus
• Proužek Goldpin – rastr 2,54 mm – 1 kus

Level Booster Breakout – převodník úrovně napětí 3 V – 5 V – STEMMA QT / Qwiic – Adafruit 5649.
