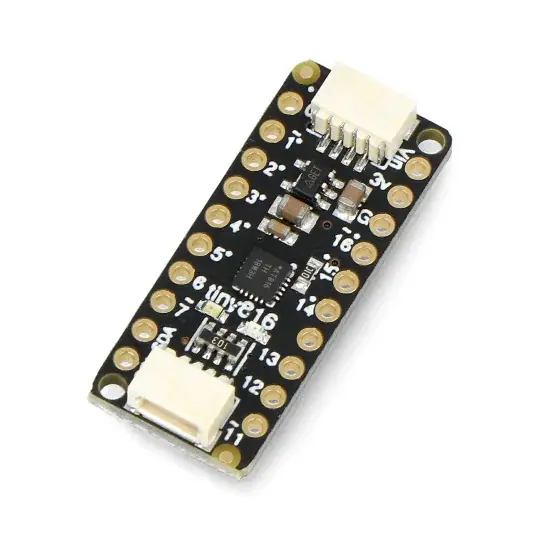

Novinka ATtiny816 Breakout – rozšíření pro Arduino – s konektory – STEMMA QT / Qwiic – Adafruit 5681

Popis

ATtiny816 Breakout je modul vyráběný firmou Adafruit, který funguje jako pin expander. Je navržen pro použití s deskami, které používají sběrnici I2C , jako je Arduino a Raspberry Pi. Rozšiřuje funkčnost těchto desek o dalších 12x GPIO, 9x ADC, 5x PWM, 1x NeoPixel, 1x EEPROM se 127 bajty paměti NVM (poslední bajt EEPROM slouží k výběru I2C adresy) a 1x pin přerušení. Modul je vybaven mikrokontrolérem ATtiny816 s 8 kB paměti Flash, 512 bajty RAM a 128 bajty paměti EEPROM.

Popis produktu: ATtiny816 Breakout – rozšíření pro Arduino – s konektory – STEMMA QT / Qwiic – Adafruit 5681

ATtiny816 Breakout je modul vyráběný společností Adafruit, který funguje jako pin expander . Je navržen pro použití s deskami, které používají sběrnici I2C , jako je Arduino a Raspberry Pi. Rozšiřuje funkčnost těchto desek o dalších 12x GPIO, 9x ADC, 5x PWM, 1x NeoPixel, 1x EEPROM se 127 bajty paměti NVM (poslední bajt EEPROM slouží k výběru I2C adresy) a 1x pin přerušení. Modul je vybaven mikrokontrolérem ATtiny816 s 8 kB paměti Flash, 512 bajty RAM a 128 bajty paměti EEPROM.

ATtiny816 Breakout – rozšíření pro Arduino – s konektory – STEMMA QT / Qwiic – Adafruit 5681.

Produkt kompatibilní s Arduino a Raspberry Pi!
Před zahájením práce s modulem si také prostudujte uživatelskou příručku zpracovanou výrobcem.

ATtiny816 Breakout.

Rozhraní nabízené deskou

• 12x GPIO s volitelnými pullup odpory: 0-5, 6, 8, 11, 14, 15, 16
• 9x 10bitové ADC vstupy – piny 0, 1, 2, 3, 4, 5, 14, 15, 16
• 5x 8bitové PWM výstupy – piny 0, 1, 7, 11, 16
• 1x výstup NeoPixel (až 60 pixelů)
• 1x EEPROM se 127 bajty paměti NVM – poslední bajt EEPROM slouží k výběru I2C adresy
• 1x výstup přerušení , který lze spustit libovolným příslušenstvím – pin 6
• 2x pin pro výběr adresy I2C – piny 12 a 13
• 1x LED

Popis kolíků desky

• VIN – napájecí kolík (od 2 V do 5 V)
• 3V – napájecí kolík (3,3V)
• GND – systémové uzemnění
• SCL – hodinový pin sběrnice I2C
• SDA – datový pin sběrnice I2C

Příklad schéma zapojení.

Obsah sady.

Technická specifikace modulu

• Typ: olověný expandér
• Vestavěný čip: ATtiny816
• Flash paměť: 8KB
• RAM: 512 bajtů
• EEPROM: 128 bajtů
• Oscilátor: až 20 MHz
• Vestavěný regulátor 3,3V
• Vývody: pájecí plošky, STEMMA QT / Qwiic

Obsah sady

• ATtiny816 Breakout – rozšíření pro Arduino – s konektory – STEMMA QT / Qwiic – Adafruit 5681
• Proužek Goldpin – rastr 2,54 mm – 2 kusy
