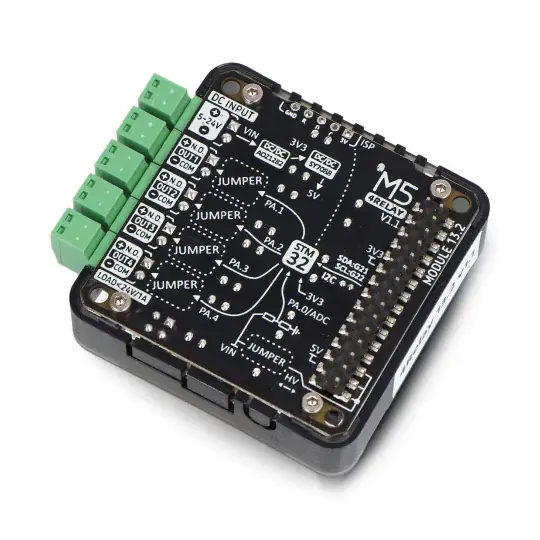

Novinka 4kanálové relé 13.2 Modul V1.1 – 4kanálové relé – STM32F030 – M5Stack M121-V11

Popis

4kanálový reléový modul s řídicím systémem STM32F030F4 sloužící jako rozšíření vývojových modulů M5Stack Core a Core2. 4-kanálové relé 13.2 Modul V1.1 je vybaven čtyřmi mechanickými relé: COM, NO, která umožňují pasivní a aktivní ovládání. Tento modul podporuje pouze DC napětí a maximální zatížení je 24 W (DC 24 V / 1 A).

Popis produktu: 4-kanálové relé 13.2 Modul V1.1 – 4-kanálové relé – STM32F030 – M5Stack M121-V11

4kanálový reléový modul s řídicím systémem STM32F030F4 sloužící jako rozšíření vývojových modulů M5Stack Core a Core2 . 4-kanálové relé 13.2 Modul V1.1 je vybaven čtyřmi mechanickými relé: COM, NO, která umožňují pasivní a aktivní ovládání. Tento modul podporuje pouze DC napětí a maximální zatížení je 24 W (DC 24 V / 1 A).

Výrobce také připravil podrobnou uživatelskou příručku a řadu návodů, které usnadňují práci s modulem 4-Channel Relay 13.2 – podívejte se!

4-kanálové relé 13.2 Modul V1.1 – 4-kanálové relé – STM32F030 – M5Stack M121-V11.

4-kanálový reléový modul 13.2 V1.1 od M5Stack.

Speciální vlastnosti modulu

• Je vybaven systémem STM32F030F4 s 32bitovým procesorem ARM Cortex M0+.
• Ke komunikaci s vývojovými moduly využívá sběrnici I2C.
• Má až 4 mechanická relé (NO, COM).
• Je také vybaven funkcí pro detekci úrovně napětí externího zdroje a obvodem DCDC pro napájení regulátorů.
• Podporováno pomocí nejoblíbenějších programovacích platforem, jako je Arduino, UIFlow.

Doporučené použití

• Inteligentní ovládání zapnutí a vypnutí
• Ovládání elektromagnetického ventilu
• Zapínání a vypínání zátěže řízení DC

Technické specifikace

• Vestavěný řídicí čip: STM32F030F4
• Komunikační rozhraní: I2C
• Adresa autobusu: 0x26
• Podporované provozní režimy:
  • Aktivní ovládání
  • Pasivní kontrola
• Reléové kanály: 4x (COM, NO)
• Vstupní napětí: 5V až 24V DC
• Maximální zatížení: 24 W (24 V DC / 1 A)
• Vývody: šroubové spojky s roztečí 2,54 mm
• Rozměry modulu: 54 x 54 x 13,2 mm
• Hmotnost: 33,2 g

Modul je vybaven řídicím systémem STM32F030F4.

Prvky obsažené v sadě jsou umístěny v plastové krabičce.

Nastavte obsah

• 4kanálové relé 13.2 Modul V1.1 – 4kanálové relé – STM32F030 – M5Stack – 1 kus
• 2kolíkový šroubový konektor – rozteč 2,54 mm – 5 kusů
• Propojka – 10 kusů
• Nálepka s popisem špendlíků
