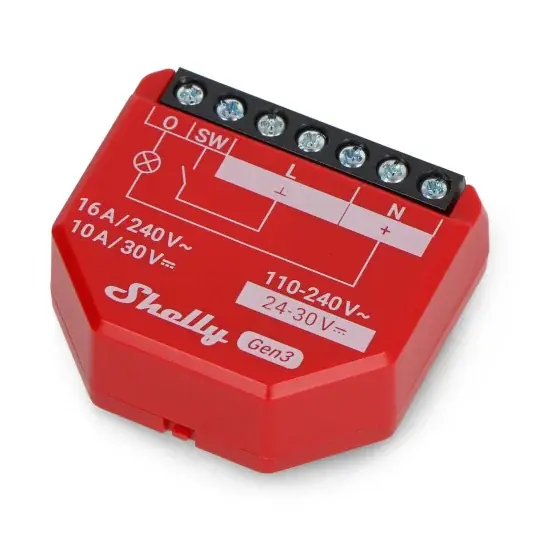

Nová Kolekce Shelly 1PM Gen3 – 1x relé AC 110-240V, DC 24-30V, WiFi/Bluetooth 16A – měření energie – Android/iOS aplikace

Popis

Shelly 1PM Gen3 je inteligentní modul WiFi relé s funkcí monitorování energie . Umožňuje dálkové ovládání široké škály domácích a kancelářských zařízení od 110 V do 240 V AC nebo 24 V až 30 V DC . Díky pokročilé technologii a možnosti integrace s oblíbenými platformami domácí automatizace Shelly 1PM Gen3 usnadňuje ovládání energie a zařízení než kdykoli předtím. Malé rozměry umožňují uzavření modulu do elektrické krabice.

Popis produktu: Shelly 1PM Gen3 – 1x relé AC 110 – 240 V, DC 24 – 30 V, WiFi / Bluetooth 16 A – měření energie – Android / iOS aplikace

Shelly 1PM Gen3 je kompaktní, inteligentní relé , které vám umožní na dálku ovládat 110V až 240V AC nebo 24V až 30V DC zařízení a sledovat jejich spotřebu energie. Díky WiFi a Bluetooth konektivitě jej lze snadno integrovat se systémy domácí automatizace, jako je Google Assistant, Alexa nebo Samsung SmartThings, což umožňuje hlasové ovládání a automatizaci . Oproti předchůdci má vylepšený procesor a větší paměť. Shelly 1PM Gen3 lze instalovat do standardních elektrických krabic , za elektrické zásuvky nebo na jiná místa s omezeným prostorem. Navíc má vestavěné webové rozhraní , které umožňuje sledovat a ovládat jeho provoz a také upravovat nastavení.

Shelly 1PM Gen3 – 1x relé AC 110 – 240 V, DC 24 – 30 V, WiFi / Bluetooth 16 A – měření energie – Android / iOS aplikace.

Relé má šroubovací konektory pro montáž kabelů.

Co přináší Gen3?

Řada Gen3 přináší oproti předchozím modelům řadu vylepšení. Díky navýšené paměti až na 8 MB a modernímu procesoru zařízení zajišťuje rychlejší provoz a lepší odezvu.

V naší nabídce jsou i další produkty od Shelly – podívejte se!

Schéma zapojení modulu Shelly 1PM Gen3

Před připojením modulu Shelly 1PM vypněte napájení v obvodu, ve kterém bude instalován. Ujistěte se, že je zařízení umístěno na bezpečném místě, chráněné před povětrnostními vlivy a nepřístupné neoprávněným osobám.

Modul je vybaven šesti šroubovými konektory, ke kterým lze připojit kabely pomocí šroubováku. Zde je popis každého konektoru:

• O : bezpotenciálový výstup
• L1/L : napájení 230 V AC (nebo 24 V až 30 V DC), kladný pól
• SW : přepínací vstup, který ovládá výstup O
• Debug Port : Používá se pro diagnostiku a testování modulu

Vždy pamatujte na opatrnost při práci s elektrickým zařízením.

Schéma zapojení modulu.

Relé nevyžaduje další hradlo.

Konfigurace modulu Shelly 1PM Gen3

1. Připojení k síti zařízení : připojte se k bezdrátové síti s názvem „shelly1pm-xxxxxx“ , kde „xxxxxx“ je jedinečné sériové číslo zařízení
2. Stažení aplikace : Dále si stáhněte aplikaci Shelly z Google Play nebo App Store
3. Počáteční nastavení : V aplikaci stačí kliknout na výchozí název zařízení a zahájit proces nastavení
4. Alternativní konfigurace pomocí prohlížeče : zařízení můžete nakonfigurovat také prostřednictvím webové stránky. Chcete-li to provést, po připojení k síti Shelly otevřete prohlížeč a zadejte adresu http://192.168.33.1 . Zobrazí se konfigurační stránka, kde musíte vybrat svou domácí WiFi síť a zadat heslo

Technické specifikace relé

• Model: S3SW-001P16EU
• Napájecí napětí: 110 V až 240 V AC / 24 V až 30 V DC
• Příkon: < 1,2 W
• Typ řídicích výstupů: relé
• Maximální spínací napětí AC: 240V
• Maximální DC spínací napětí: 30V
• Maximální AC zátěž: 16 A
• Maximální DC zátěž: 10 A
• WiFi protokol: 802.11 b/g/n, pásmo 2,4 GHz
• Protokol Bluetooth: 4.2
• Konektory: 6 šroubových svorek (O, L1/L, SW, ladicí port)
• Maximální spotřeba: 3680 W
• Podporované protokoly: HTTP, MQTT, UDP, WebHooks
• Energetický management: funkce měření výkonu
• Rozhraní: Vestavěné webové rozhraní pro konfiguraci a monitorování
• Integrace: Kompatibilní s Google Home, Amazon Alexa a Samsung SmartThings
• Rozměry: 42 x 37 x 16 mm
• Hmotnost: 27 g

Relé může ovládat širokou škálu zařízení a zařízení.

‌
