Nová Kolekce Reléový modul 32 kanálů s optoizolací – kontakty 10A/250VAC/30VDC – cívka 7V-36V – Modbus RS485 – Waveshare 25140

Popis

Modul je určen pro ovládání až 32 relé s napětím 230 V AC nebo 30 V DC a maximálním proudem 10 A přes rozhraní RS485 . Využívá protokol Modbus RTU a je vybaven četnými ochrannými obvody pro zajištění spolehlivosti a bezpečnosti. Cívka relé je napájena napětím od 7V do 36V. Zařízení je ideální pro průmyslové aplikace, kde je vyžadováno rychlé a stabilní komunikační spojení.

‌

Popis produktu: Reléový modul 32 kanálů s optoizolací – kontakty 10 A / 250 V AC / 30 V DC – cívka 7 V – 36 V – Modbus RS485 – Waveshare 25140

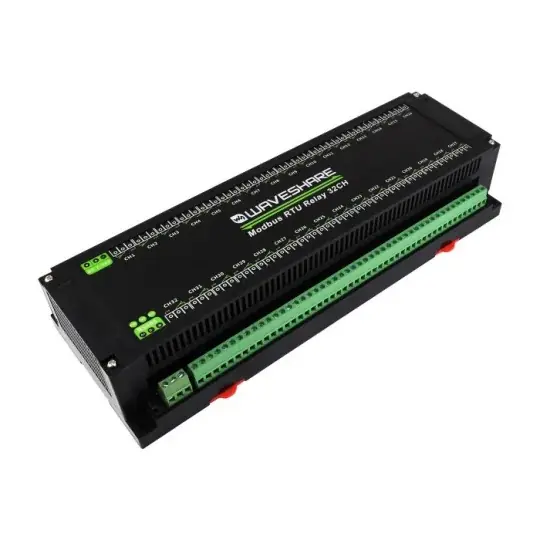

Modul Waveshare je pokročilé zařízení ovládané přes rozhraní RS485 pomocí standardního protokolu Modbus RTU . Vybaven víceúrovňovými ochrannými systémy, jako je izolace napájení, magnetická izolace, přepěťová a protipřepěťová ochrana, která zaručuje dlouhodobý provoz v náročných průmyslových podmínkách. Modbus RTU 32-Ch Relay Module je schopen podporovat až 32 relé s maximálním výkonem až 10 A při 250 V AC / 30 V DC , díky čemuž je vhodný pro ovládání různých zařízení, včetně domácích spotřebičů, osvětlení. a motory. Díky pouzdru namontovanému na DIN lištu se modul snadno instaluje a je ideální pro rozsáhlé průmyslové automatizační systémy.

Reléový modul 32 kanálů s optoizolací – kontakty 10 A / 250 V AC / 30 V DC – cívka 7 V – 36 V – Modbus RS485 – Waveshare 25140.

Reléový modul řízený přes sběrnici RS485, protokol Modbus RTU.

Speciální vlastnosti 32-kanálového reléového modulu Modbus RTU

• 32 reléových kanálů : podporuje až 32 relé se zátěží až 10 A
• Rozhraní RS485 : používá pro komunikaci protokol Modbus RTU, který umožňuje připojení více zařízení na jednu sběrnici
• Víceúrovňová ochrana : ochrana proti přepětí, přepětí způsobená elektrostatickými náboji, ochrana proti přetížení proudu
• Optoizolace relé : každé relé má svou vlastní optickou izolaci, která jej chrání před vlivem vysokého vnějšího napětí
• Snadná instalace : Kryt na lištu DIN usnadňuje instalaci do rozvaděčů
• Napájení : podporuje široký rozsah napájecího napětí od 7V do 36V
• Adresovatelnost zařízení : možnost konfigurovat adresu zařízení v rozsahu od 1 do 255, což usnadňuje integraci mnoha modulů do komplexních systémů průmyslové automatizace
• Funkce flash-on, flash-off : umožňuje relé na krátkou dobu sepnout a poté automaticky vypnout pomocí příkazu

Připojení modulu k zařízením 220 V AC

1. Připojte napájení k reléovému modulu (7V až 36V DC).
2. Pro připojení ke zdroji 220 V AC použijte svorky L (fáze) a N (nulový vodič).
3. Připojte napájecí kabel zařízení ke svorce COM a ke svorce NO na modulu, abyste umožnili ovládání zařízení.

Připojení modulu k zařízením 30 V DC

1. Připojte napájení k reléovému modulu (7V až 36V DC).
2. Připojte kladnou napájecí svorku zařízení ke svorce NO a zápornou svorku ke svorce COM.
3. Ujistěte se, že napájecí zdroj modulu a zařízení splňuje požadavky na napětí.

Při připojení více modulů v systému zajistěte správnou konfiguraci adres zařízení (1-255) a případné použití opakovačů RS485 pro udržení stabilní komunikace na delší vzdálenosti.

Schéma zapojení modulu.

Optovazba zabraňuje rušení vysokonapěťových obvodů s relé.

Modulové aplikace

• Průmyslové automatizační systémy
• Ovládání domácích spotřebičů
• Ovládání osvětlení
• Řízení elektromotoru
• Rozsáhlé systémy monitorování a automatizace budov

Specifikace reléového modulu

• Napájecí napětí cívky: 7V až 36V
• Komunikační rozhraní: RS485
• Přenosová rychlost: 4800, 9600, 19200, 3840, 57600, 128000, 256000
• Výchozí formát komunikace: 9600, N, 8, 1
• Počet relé: 32
• Konektory: 1NO 1NC
• Komunikační protokol: standardní protokol Modbus RTU
• Adresa RS485: 1 až 255
• Ochrany: napájecí izolace, optická izolace, magnetická izolace, resetovatelná pojistka a TVS, přepěťová ochrana, ochranné diody
• LED indikátor:
• STA: Indikátor MCU, bliká, když MCU pracuje normálně
• TXD: Indikátor TX, bliká při odesílání dat
• RXD: Indikátor RX, bliká při příjmu dat
• Montáž: na 35 mm DIN lištu
• Rozměry: 300 x 110 x 60 mm

Konstrukce se snadno montuje na 35 mm DIN lištu.
