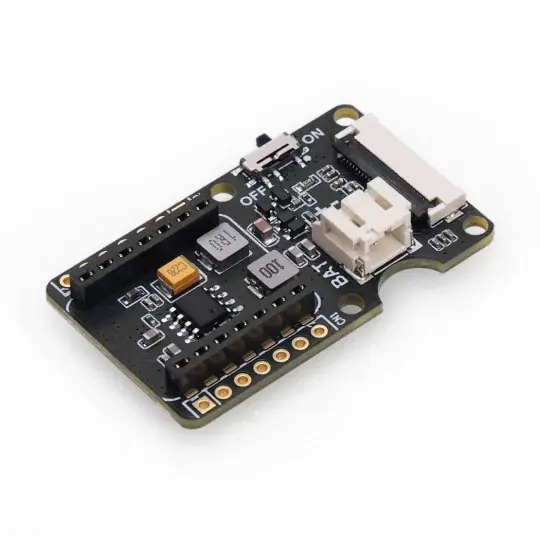

Nová Kolekce Ovladač ePaperu – Ovladač displeje ePaper pro Seeed Xiao V2 – Seeedstudio 114993558

Popis

Ovladačová deska ePaper je univerzální rozšíření pro displeje ePaper, optimalizované pro projekty s mikrokontroléry Seeedstudio Xiao . Zařízení nabízí širokou škálu funkcí, včetně vestavěné nabíječky baterií (ETA9740) , portu JST s přepínačem pro napájení, 24pinového konektoru FPC pro displeje a dalšího I/O portu pro připojení senzorů.

‌

Popis produktu: Deska ovladače ePaper – ovladač displeje ePaper pro Seeed Xiao V2 – Seeedstudio 114993558

Ovladačová deska ePaper je univerzální rozšíření pro displeje ePaper , optimalizované pro projekty s mikrokontroléry Seeedstudio Xiao. Zařízení nabízí širokou škálu funkcí, včetně vestavěné nabíječky baterií (ETA9740) , portu JST s přepínačem pro napájení, 24pinového konektoru FPC pro displeje a dalšího I/O portu pro připojení senzorů. Jeho kompaktní tvar a plná kompatibilita s předinstalovanou deskou Xiao zjednodušují vývoj kompaktních zařízení napájených z baterií.

Výrobce připravil podrobnou uživatelskou příručku – podívejte se na ni!

Ovladač ePaperu – Ovladač displeje ePaper pro Seeed Xiao V2 – Seeedstudio 114993558. Ovladač ePaper je univerzální rozšíření pro ovládání displejů ePaper.

Speciální funkce

• Vestavěný nabíjecí čip ETA9740: zajišťuje bezpečné a efektivní nabíjení lithiových baterií
• Konektor baterie s přepínačem: umožňuje snadné připojení baterií s funkcí ZAP/VYP pro úsporu energie
• 24pinový 0,5mm FPC konektor: kompatibilní s více displeji ePaper s různým rozlišením a barvami
• Rozšiřující port I/O: umožňuje připojení dalších senzorů, jako jsou senzory teploty a vlhkosti
• Plná integrace Xiao: kompatibilita s deskami Xiao (verze s pájenými piny) usnadňuje rychlý vývoj projektů
• Podpora více displejů ePaper: Podporuje displeje od 1,54″ do 7,5″, černobílé i barevné

Praktické aplikace

• Digitální signage: Použijte desku ePaper Driver Board k vytvoření dynamických a energeticky úsporných digitálních signage
• Elektronické čtečky: Vytvořte si vlastní personalizovanou elektronickou čtečku s funkcemi přizpůsobenými vašim potřebám
• Ovládací panely pro chytrou domácnost: Integrujte desku s vaším systémem chytré domácnosti a vytvořte elegantní a moderní ovládací panel.
• Elektronické cenovky: Vytvořte elektronické cenovky pro efektivnější a ekologičtější maloobchod
• Vzdělávací nástroje: Vyvíjejte interaktivní výukové materiály, které lze snadno aktualizovat

Umožňuje připojení dalších senzorů, jako jsou senzory teploty a vlhkosti. Podporuje různé velikosti zobrazení ePaperu.

Podporované displeje eInk

• E-papír 1,54“ – Dotmatix 200 x 200 px
• E-papír 2,13“ – flexibilní monochromatický 212 x 104 px
• E-papír 2,13“ – Čtyřnásobný 212 x 104 px
• E-papír 2,13“ – Monochromatický 122 x 250 px
• Elektronický papír 2,9“ – Jednobarevný 128 x 296 px
• E-papír 2,9“ – Čtyřbarevný 128 x 296 px
• Elektronický papír 4,2“ – Jednobarevný 400 x 300 px
• E-papír 5,65“ – Sevencolor 600 x 480 px
• Elektronický papír 5,83“ – Jednobarevný 648 x 480 px
• Elektronický papír 7,5“ – Jednobarevný 800 x 480 px

Technické specifikace desky ovladače ePaper

• Konektor ePaper: FPC 24pinový, 0,5 mm, horní kontakt
• Nabíjecí systém: ETA9740
• Konektor baterie: JST 2 mm
• Přepínač: Napájení z baterie ZAP/VYP
• Napájení: 3,7 V (Li-Ion baterie) nebo přes Xiao
• Port pro Xiao: 7pinový 2,54mm samice

Sada neobsahuje displej ani desky Xiao, Raspberry nebo Arduino – ty je nutné zakoupit samostatně.

Modul usnadňuje konstrukci kompaktních zařízení napájených z baterií.
