NeoKey Socket Breakout – modul se slotem pro mechanický spínač – NeoPixel – Adafruit 5756 Omezená Nabídka

Popis

NeoKey Socket Breakout je malá deska plošných spojů určená pro přepínače Kailh CHOC , která umožňuje snadné připojení k prkénku. Obsahuje zásuvku pro spínače CHOC, usměrňovací diodu 1N4148 a obrácenou LED NeoPixel pro vytváření světelných efektů. Zařízení vyžaduje nezávislé pájení kolíků pro připojení k prkénku.

Popis produktu: NeoKey Socket Breakout – modul se slotem pro mechanický spínač – NeoPixel – Adafruit 5756

NeoKey Socket Breakout je malá PCB navržená pro použití s kompatibilními přepínači Kailh CHOC . Umožňuje snadné připojení přepínače k prkénku nebo univerzální desce . Na desce je pulsní dioda 1N4148 , která zabraňuje efektu ghostingu kláves v maticích. Deska je dále vybavena opačně osazenou diodou NeoPixel , která svítí ve spínači. Deska má dvě řady 5pinových sad, které vyžadují pájení pro jejich připojení k prkénku. Sada neobsahuje přepínač CHOC a je nutné ji zakoupit samostatně. Zařízení není kompatibilní s tlačítky Cherry MX.

Prohlédněte si nabídku mechanických spínačů Kailh v různých barvách dostupných na našem webu!

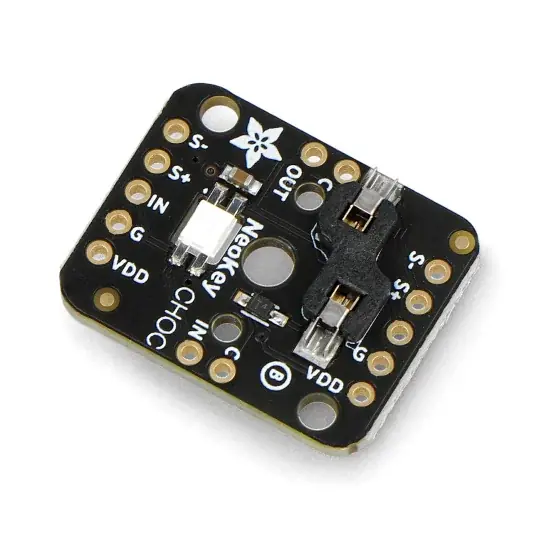

NeoKey Socket Breakout – modul se slotem pro mechanický spínač – NeoPixel – Adafruit 5756.

Zařízení umožňuje připojit spínače CHOC.

Speciální funkce NeoKey Socket Breakout

• Umožňuje snadné připojení spínačů Kailh CHOC
• Díky pulzní diodě 1N4148 umožňuje vytvářet matice spínačů bez stínování kláves
• Vybaveno obráceně namontovaným NeoPixelem pro vytváření světelných efektů
• Nabízí flexibilní možnosti připojení – napájení, zem, vstupní/výstupní piny pro diodu NeoPixel a anodu a katodu pro spínač
• Má dvě řady 5kolíkových sestav, které při použití s prkénkem vyžadují pájení
• Není kompatibilní se spínači Cherry MX

Odvození

• VDD (+) – napájecí pin pro NeoPixel, rozsah napětí od 3 V do 5 V DC
• GND (- ) – systémové uzemnění pro NeoPixel
• INT (I) a OUT (O) – vstup a výstup do/z NeoPixel
• Anoda (A) – „kladná“ strana spínače + zapojení diody
• Katoda (C) – „záporná“ strana spojení spínač + dioda

Podívejte se také na další produkty Adafruit v naší nabídce.

Technické specifikace desky

• Výrobce: Adafruit
• Model: NeoKey Socket Breakout
• Kód produktu: 5756
• Počet podporovaných tlačítek: 1
• Typ spínací zásuvky: Kailh CHOC
• Vestavěná pulzní dioda: 1N4148
• LED: NeoPixel
• Konektory: dvě řady kolíků, 5 kolíků na řadu
• Piny: VDD (+), GND (-), In (I), Out (O), Anoda spínače (A), Katoda spínače (C)
• Požadavky na montáž: pájení kolíků pro připojení k prkénku
• Další informace: není kompatibilní se spínači Cherry MX
• Rozměry: 24 x 19 x 3,6 mm
• Hmotnost: 1,5 g

Pozornost! Sada neobsahuje mechanický spínač Kailh CHOC a je nutné ji zakoupit samostatně.

Prvky obsažené v sadě.
