Nejprodávanější Modul s flash pamětí – QSPI DIP – W25Q64JVSSIQ – 64 Mb / 8 MB – Adafruit 5633

Popis

Modul s Flash pamětí W25Q64JVSSIQ s kapacitou 64 Mb / 8 MB od Adafruit . Pro komunikaci s připojenými zařízeními využívá rozhraní QSPI , umí pracovat s deskami napájenými 3,3 V. Kompaktní rozměry a forma adaptéru umožňují rychlé přizpůsobení stávajícímu prototypu. Paměťový modul Flash se používá jako přídavná externí paměť pro projekty, které vyžadují uložení více dat, např. obrázky pro podporu zobrazení nebo zvukové klipy.

Popis produktu: Modul s pamětí Flash – QSPI DIP – W25Q64JVSSIQ – 64 Mb / 8 MB – Adafruit 5633

Modul s Flash pamětí W25Q64JVSSIQ s kapacitou 64 Mb / 8 MB od Adafruit . Pro komunikaci s připojenými zařízeními využívá rozhraní QSPI , umí pracovat s deskami napájenými 3,3 V. Kompaktní rozměry a forma adaptéru umožňují rychlé přizpůsobení stávajícímu prototypu. Paměťový modul Flash se používá jako přídavná externí paměť pro projekty, které vyžadují uložení více dat, např. obrázky pro podporu zobrazení nebo zvukové klipy.

Produkt kompatibilní s Arduino!

Výrobce připravil podrobnou uživatelskou příručku , která vám pomůže začít s modulem. Najdete v něm mimo jiné schéma zapojení jednotlivých pinů a ukázkový kód programu – mrkněte na to!

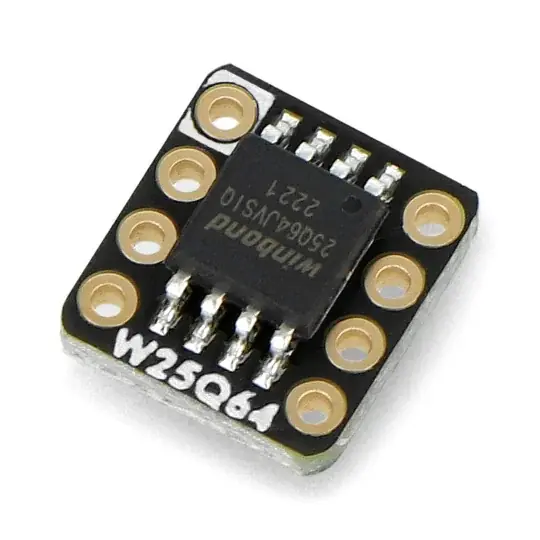

Modul s pamětí Flash – QSPI DIP – W25Q64JVSSIQ – 64 Mb / 8 MB – Adafruit 5633.

Schéma zapojení modulu s Feather M4 a prkénkem na krájení (není součástí dodávky, prodává se samostatně).

Popis pinů a schéma zapojení

Deska má výstupy ve formě pájecích plošek , ke kterým by měl být připájen zlatý proužek, který je součástí sady. Modul lze také připojit pomocí kontaktní desky a příslušných vodičů – bez nutnosti pájení. Jednotlivé kolíky by měly být spojeny v souladu s následujícími vztahy:

• 3V3 – 3,3V napájecí kolík
• G (GND) – hmotnost systému
• IO0 – výstupní datová linka sběrnice SPI
• IO1 – vstupní datová linka sběrnice SPI
• SCK – hodinová linka sběrnice SPI
• CS – Chip Select pro SPI

Technická specifikace modulu

• Typ: paměťový modul
• Typ paměti: Flash
• Kapacita: 64 MB / 8 MB
• Vestavěný čip: W25Q64JVSSIQ
• Komunikační rozhraní: SPI
• Napájecí napětí: 3,3V
• Rozměry desky: 11,2 x 10,2 x 3,5 mm

Obsah sady

• Modul s flash pamětí – QSPI DIP – W25Q64JVSSIQ – 64 Mb / 8 MB – 1 kus
• Proužek Goldpin 1×8 – rastr 2,54 mm – 1 kus

Komponenty obsažené v sadě.
