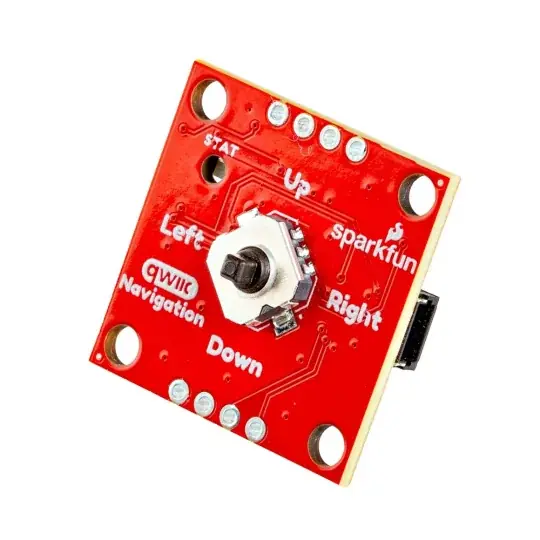

Nejprodávanější Modul navigačního přepínače – joystick s tlačítkem – I2C – Qwiic – SparkFun PRT-27576

Popis

Navigační přepínač SparkFun Qwiic je malé, ale velmi funkční příslušenství , které do vašeho projektu přináší možnost ovládání pomocí 5směrných tlačítek. Díky systému Qwiic lze modul snadno připojit k dalším komponentám bez nutnosti pájení. Vestavěné ovládací tlačítko podporuje pět směrů: nahoru, dolů, vlevo, vpravo a stisknutí doprostřed .

‌

Popis produktu: Modul navigačního přepínače – joystick s tlačítkem – I2C – Qwiic – SparkFun PRT-27576

Navigační přepínač SparkFun Qwiic je malé, ale velmi funkční příslušenství, které do vašeho projektu přináší možnost ovládání pomocí 5směrných tlačítek. Díky systému Qwiic lze modul snadno připojit k dalším komponentám bez nutnosti pájení. Vestavěné ovládací tlačítko podporuje pět směrů: nahoru, dolů, vlevo, vpravo a prostřední stisknutí . Navíc má vestavěnou RGB diodu , která umožňuje vizuální sledování interakce s tlačítkem. Kromě toho podporuje konfigurovatelné I2C adresy , což umožňuje snadné rozšíření o další tlačítka ve stejném systému. Je ideální pro řešení vyžadující přesné a rychlé ovládání, jako jsou roboti, navigační systémy nebo uživatelská rozhraní.

Modul navigačního přepínače – joystick s tlačítkem – I2C – Qwiic – SparkFun PRT-27576. Navigační přepínač je malé, ale velmi funkční příslušenství, které do vašeho projektu vnáší ovládání pomocí 5směrných tlačítek.

Speciální funkce

• Pětisměrné tlačítko – umožňuje snadnou navigaci v systémech, výběr možností nabídky a ovládání
• RGB LED – vizuální zpětná vazba o stavu tlačítek
• 8bitový expandér I2C PCA9554 – podporuje čtyři směrová tlačítka a centrální tlačítko, které informuje mikroprocesor o stisknutí
• I2C s možností konfigurace adresy – umožňuje snadné připojení více tlačítek v jednom systému
• Široká kompatibilita – ideální volba pro projekty založené na Arduinu a dalších platformách založených na I2C
• Systém Qwiic – snadné připojení bez nutnosti pájení s dalšími komponenty systému

Aplikace v praxi

• Ovládání robota: tlačítko umožňuje pohodlné ovládání směrů a provádění různých akcí
• Navigace v menu: ideální pro zařízení, která vyžadují navigaci v menu pomocí tlačítek
• Projekty internetu věcí (IoT): Využití v chytrých zařízeních ke sběru uživatelských vstupů
• Dálkové ovládání: lze použít v malých dálkových ovladačích k ovládání zařízení na dálku

Díky systému Qwiic lze modul snadno připojit k dalším komponentám bez nutnosti pájení. Modul podporuje konfigurovatelné I2C adresy, což umožňuje snadné rozšíření o další tlačítka ve stejném systému.

Technické specifikace navigačního přepínače Qwiic

• Napájecí napětí: 3,3 V
• Typ přepínače: 5polohové ovládací tlačítko
• I/O čip: PCA9554 8bitový expandér I2C I/O
• Konektory Qwiic: 2x horizontální konektory Qwiic
• Pull-up rezistory I2C: 2,2 kΩ
• PTH konektory:
• GND: zem
• 3V3: napětí 3,3V
• SDA: I2C data
• SCL: I2C hodiny
• INT: přerušení, aktivní nízká úroveň
• GPIO5, GPIO6, GPIO7: vstupy / výstupy (GPIO)
• LED diody:
• Stavová RGB LED: Neadresovatelná RGB LED (červená, zelená, modrá)
• Červená LED dioda napájení (PWR)
• GPIO LED: 3 LED (červená – GPIO7, zelená – GPIO6, modrá – GPIO5)
• Adresa I2C:
• Dostupné adresy: 0x20 (výchozí), 0x21, 0x22, 0x23, 0x24, 0x25, 0x26, 0x27
• Rozměry desky: 25,4 x 25,4 mm
• Hmotnost: 2,6 g
