Popis

Ovladač krokového motoru Tic 36v4 komunikující přes USB rozhraní, podporuje také sériové rozhraní TTL, I2C, analogové (potenciometr), kvadraturní kodér a RC rádio. Systém je založen na tranzistorech MOSFET, pracuje s napětím od 8 V do 50 V se spotřebou proudu do 4 A bez použití chladiče. Maximální rozlišení kroku je 1/256.

Popis produktu: Tic 36v4 – ovladač krokového motoru USB 50 V / 4 A – Pololu 3141

Ovladač krokového motoru Tic 36v4 komunikující přes USB rozhraní, podporuje také sériové rozhraní TTL, I2C, analogové (potenciometr), kvadraturní kodér a RC rádio. Systém je založen na tranzistorech MOSFET , pracuje s napětím od 8 V do 50 V se spotřebou proudu do 4 A bez použití chladiče nebo do 6 A s přídavným chlazením. Maximální rozlišení kroku je 1/256 .

Ovladače řady Tic umožňují jednoduché ovládání pomocí bipolárních krokových motorů. Obvody podporují šest různých řídicích rozhraní: USB pro přímé ovládání přes počítač, sériové TTL a I2C pro provoz s mikrokontrolérem, RC servosystém, analogové napětí pro provoz s potenciometrem nebo joystickem, kvadraturní kodér pro použití s rotačním kodérem. Mnoho nastavení lze konfigurovat pomocí aplikace výrobce pro Windows, Linux a macOS.

Schéma připojení řadiče.

Připojení ovladače Tic 36v4

Zařízení je založeno na MOSFET H-můstkových tranzistorech, umožňuje vám ovládat velké krokové motory a podporuje vyšší proud než typické ovladače motorů. Podporuje 9 režimů microstep s nejmenší 1/256. Regulátor podporuje napětí od 8 V do 50 V a trvalý proud až 4 A bez dalšího chlazení a až 6 A s dalším chlazením.

Specifikace ovladače motoru

• Systém: MOSFET tranzistory
• Rozhraní:
• USB
• sériové TTL
• I2C
• Pulzní RC
• analogové napětí
• kvadraturní kodér
• Napájecí napětí: 8 V až 50 V
• Proud bez chlazení: 4 A.
• Chladicí proud: 6 A
• Maximální počet kroků: 5 000 PPS
• Krokové rozlišení: Plné, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128, 1/256
• Ochrana proti přepólování
• Rozměry: 38,1 x 26,7 x 10,7 mm
• Hmotnost: 6,3 g

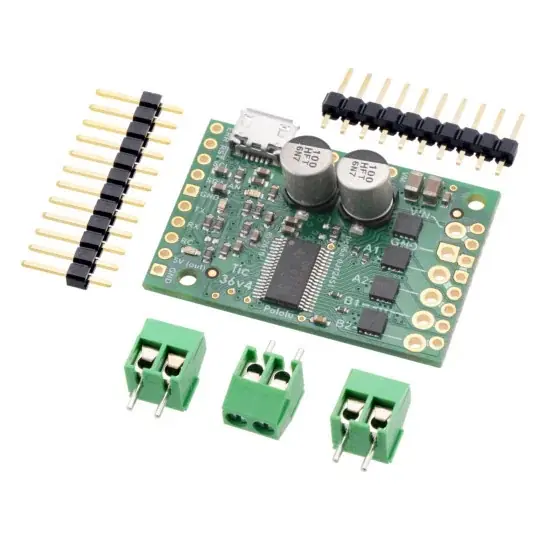

Sada obsahuje

• Modul s ovladačem krokového motoru Tic 36v4
• Goldpin proužky
• Šroubová spojení

Ovladač krokového motoru Tic 36v4 pro samopájecí konektory.
