Popis

Deska od Waveshare s mikrokontrolérem Raspberry RP2040 , který je také vybaven Raspberry Pi Pico. RP2040-Plus má dvě jádra ARM Cortex-M0 + taktovaná až na 133 MHz, 264 KB vestavěné SRAM a další Flash paměť – 4 MB . Platforma podporuje oblíbené programovací jazyky MicroPython, CircuitPython a C/C++. Programy lze nahrát do paměti přes rozhraní USB Type-C.

Popis produktu: RP2040-Plus – deska s mikrokontrolérem RP2040 a přídavnou Flash pamětí – Waveshare 20290

Deska od Waveshare s mikrokontrolérem Raspberry RP2040 , který je také vybaven Raspberry Pi Pico . RP2040-Plus má dvě jádra ARM Cortex-M0 + taktovaná až na 133 MHz, 264 KB vestavěné SRAM a další Flash paměť – 4 MB . Platforma podporuje oblíbené programovací jazyky MicroPython, CircuitPython a C/C++. Programy lze nahrát do paměti přes rozhraní USB Type-C.

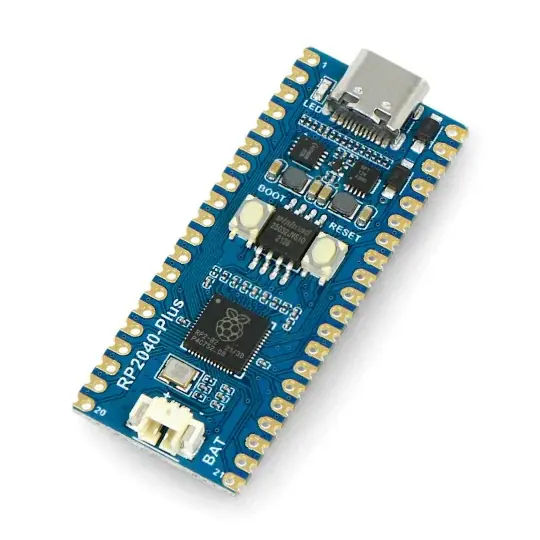

RP2040-Plus – deska s mikrokontrolérem RP2040 a přídavnou Flash pamětí – Waveshare 20290.

RP2040-Plus – deska s mikrokontrolérem RP2040.

Vlastnosti desky RP2040-Plus

• Vybaveno proprietárním mikrokontrolérovým systémem RP2040 navrženým ve Velké Británii
• Navíc 4 MB paměti Flash
• Arm Cortex M0 + dvoujádrový procesor
• Zásuvka pro nabíjení / vybíjení lithiových baterií – vhodná pro mobilní zařízení
• Vestavěný TPS63000 DC-DC, vysoce výkonný DC-DC buck-boost, 1,8A proudový spínač
• USB 1.1 s podporou zařízení a hostitele
• Programování drag-and-drop přes velkokapacitní paměť USB
• 26 multifunkčních kolíků GPIO kompatibilních s kolíky Raspberry Pi Pico
• Rozhraní 2x SPI, 2x I2C, 2x UART, 3x 12bitový ADC, 16x PWM
• Vestavěný teplotní senzor
• 8x programovatelné I/O (PIO) pro podporu vlastních periferií

Uspořádání prvků na desce

1. LED dioda (k dispozici uživateli)
2. Vysoce výkonný manažer nabíjení lithiové baterie ETA6096
3. TPS63000 vysoce výkonný DC-DC buck-boost čip
4. USB Type-C konektor
5. Tlačítko BOOT
6. W25Q32JVSSIQ – 4 MB paměti NOR-Flash
7. Tlačítko reset
8. Dvoujádrový procesor RP2040, pracovní frekvence až 133 MHz
9. MX1.25 bateriový konektor, pro 3,7V lithiovou baterii, umožňuje nabíjet baterii a napájet desku současně
10. Vývody kompatibilní s Raspberry Pi Pico
11. Testovací kabely USB připojující se k rozhraní USB
12. Testovací kabel BOOT, který se připojuje k tlačítku BOOT
13. Ladění pinů

Uspořádání prvků na desce.

Popis pinoutu.

Popis pinoutu

• Červená – napájecí kolíky
• Černé – broušené kolíky
• Fialová – piny komunikačního rozhraní UART
• Světle zelená – piny GPIO, PIO a PWM
• Šedá – USB
• Tmavě zelená – piny ADC
• Pink – piny rozhraní SPI
• Oranžová – ladicí kolíky
• Růžová – kolíky ovládání systému
• Modrá – piny rozhraní I2C

Technická specifikace dlaždice od Waveshare

• Čip: Raspberry Pi RP2040
• Jádro: ARM Cortex-M0 + Dual-Core 133 MHz
• Paměť SRAM: 264 kB
• Vestavěná paměť Flash: 4 MB
• Vývody: 26 multifunkčních pinů GPIO
• Rozhraní: 2x SPI, 2x I2C, 2x UART, 3x 12bitový ADC, 16x PWM
• Vývojové prostředí: C/C++ Raspberry Pi nebo MicroPython SDK
• Napájecí konektor: USB Type-C
• Rozměry dlaždic: 51 x 21 mm

Nepochybnou výhodou desky je zvýšená paměť Flash.
