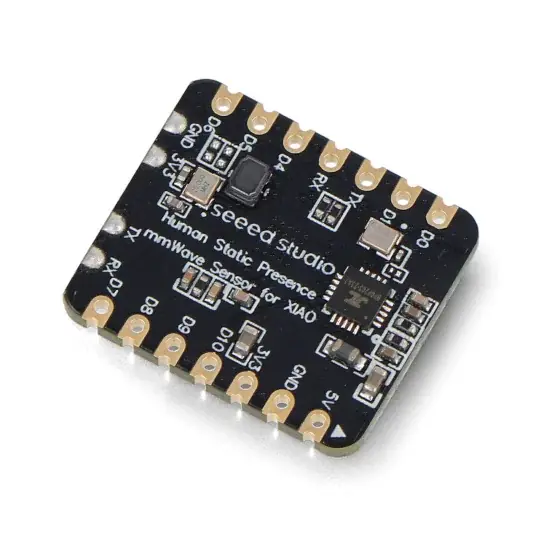

Nejlepší Volba Human Static Presence – mmWave 24GHz senzor pro Seeed Xiao – Seeedstudio 101010001

Popis

Human Static Presence je pokročilá rozšiřující deska pro řadu Xiao od Seeedstudio . Jedná se o anténně integrovaný vysoce citlivý radarový senzor na principu FMCW pracující v pásmu 24 GHz , schopný detekovat přítomnost lidského těla v pohybu i v klidu. Díky pokročilému zpracování radarového signálu a přesným algoritmům dokáže tento modul identifikovat osoby na různých pozicích.

‌

Popis produktu: Human Static Presence – mmWave 24 GHz senzor pro Seeed Xiao – Seeedstudio 101010001

Human Static Presence je vysoce integrovaný modul pro detekci a polohování lidského těla navržený speciálně pro vývojovou platformu Xiao . Snímač využívá technologii FMCW pracující v pásmu 24 GHz , která umožňuje přesnou detekci cílů v konkrétním prostoru. Díky pokročilým algoritmům zpracování radarového signálu dosahuje tento modul výjimečné citlivosti, která umožňuje detekci pohybujících se i statických lidských objektů. Může také poskytnout další informace, jako je výpočet vzdálenosti k cíli. Má maximální dosah detekce až 5 ma široký detekční úhel ± 60º . Modul také podporuje funkci Bluetooth umožňující přímé ladění parametrů radaru pomocí vyhrazené aplikace, což eliminuje potřebu použití sériového portu. Kromě toho se vyznačuje vynikající adaptací na okolní podmínky , zachováním stabilního detekčního výkonu bez ohledu na teplotu, jas, vlhkost nebo změny osvětlení.

Výrobce připravil podrobnou uživatelskou příručku – podívejte se!

Human Static Presence – senzor mmWave 24 GHz pro Seeed Xiao – Seeedstudio 101010001.

Senzor nabízí maximální rozsah detekce až 5 m a široký detekční úhel ± 60º.

Speciální vlastnosti senzoru

• Je založen na principu FMCW : vysoká citlivost a odolnost vůči vlivům prostředí.
• Komplexní detekce lidského těla : Detekuje pohybující se a statická lidská těla, mikropohyby, stejně jako sedící a ležící osoby.
• Víceúrovňové inteligentní nastavení parametrů : nastavitelné přes Bluetooth nebo sériový port, poskytuje flexibilitu v různých podmínkách prostředí a scénářích.
• Široký detekční úhel a dlouhý detekční rozsah : zorné pole až 60 stupňů a dosah až 5 metrů.
• Nízká spotřeba energie : efektivní využití energie, ideální pro aplikace vyžadující nízkou spotřebu energie.
• Podpora aplikací : přímé ladění a konfigurace parametrů pomocí speciální aplikace pro iOS, Android a Windows.
• Všestranné aplikace : ideální pro použití v inteligentních domácnostech, bezpečnostních a monitorovacích systémech.

Co znamená FMCW?

Zkratka FMCW znamená Frequency-Modulated Continuous Wave radar. Jedná se o typ radarového senzoru, který vysílá nepřetržitý přenosový signál a během měření může měnit svou pracovní frekvenci. Co to v praxi znamená? Vysílaný signál je frekvenčně modulován, což umožňuje měřit jak vzdálenost, tak rychlost pohybujících se objektů. FMCW radary se používají všude kde je nutné měřit velmi malé vzdálenosti a je vyžadována vysoká spolehlivost měření.

Použití produktu

• Automatické venkovní osvětlení
• Automatické otevírání dveří
• Pokročilé monitorování celého domu
• Kancelářské energie (klimatizace, osvětlení)
• Zařízení chytré domácnosti
• Inteligentní bezpečnostní systémy

Snímač využívá technologii FMCW pracující v pásmu 24 GHz.

Uspořádání prvků.

Uspořádání prvků na desce

1. Anténa Bluetooth
2. Senzorová anténa mmWave
3. Hlavní čip mmWave
4. Bluetooth čip

Technické specifikace modulu

• Typ: senzor lidské přítomnosti
• Provozní frekvence: od 24 GHz do 24,25 GHz
• Napájecí napětí: DC 3,3V
• Kapacita zdroje: > 200 mA
• Průměrný provozní proud: 79 mA
• Modulace: FMCW
• Rozhraní: GPIO (úroveň IO 3,3V), UART
• Detekční rozsah: 0,75 m až 6 m (nastavitelný)
• Detekční úhel: ±60°
• Rozlišení vzdálenosti: 0,75m
• Šířka pásma posunu: 250 MHz
• Okolní teplota: -40°C až 85°C
• Rozměry: 18 x 22 mm
