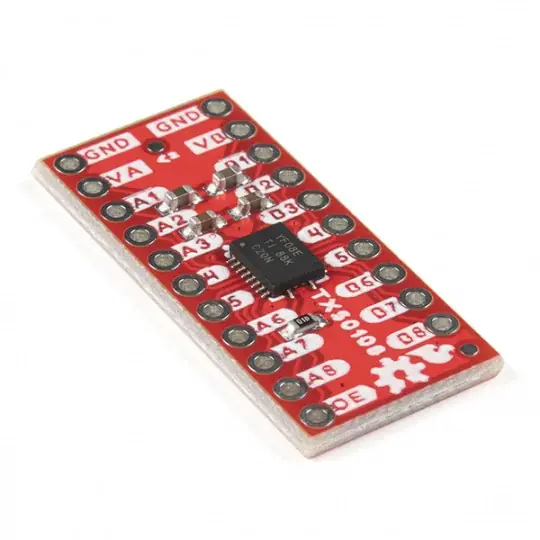

Nejlepší Cena SparkFun Level Shifter – obousměrný logický převodník úrovní – 8kanálový – TXS01018E – SparkFun BOB-

Popis

SparkFun Level Shifter je 8kanálový obousměrný překladač logické úrovně vybavený čipem TXS0108E od Texas Instruments. Umožňuje přepínat logiku (komunikaci) mezi zařízeními, která pracují s různými typickými napětími jako je 1,8 V, 3,3 V a 5 V. SparkFun Level Shifter přenáší data mezi porty maximální rychlostí 110 Mbps (Push-Pull) nebo 1,2 Mbps (Open-Drain).

Popis produktu: SparkFun Level Shifter – obousměrný logický převodník úrovní – 8 kanálů – TXS01018E – SparkFun BOB-19626

SparkFun Level Shifter je 8kanálový obousměrný překladač logické úrovně vybavený čipem TXS0108E od Texas Instruments . Umožňuje přepínat logiku (komunikaci) mezi zařízeními, která pracují s různými typickými napětími jako je 1,8 V, 3,3 V a 5 V. Snižuje 5 voltů na 3,3 voltů a současně zvyšuje 3,3 voltů na 5 voltů. Tato funkce je užitečná pro obousměrné komunikační protokoly, jako je SPI. SparkFun Level Shifter přenáší data mezi porty maximální rychlostí 110 Mbps (Push-Pull) nebo 1,2 Mbps (Open-Drain), díky čemuž je vhodný pro použití s mikrokontroléry SparkFun RedBoard Plus bez ztráty rychlosti přenosu dat. Přijímá rozsah napájecího napětí 1,4 V až 3,6 V na portu A a d 1,65 V až 5,5 V na portu B (VCC_A ≤ VCC_B).

SparkFun Level Shifter – obousměrný logický převodník úrovní – 8kanálový – TXS01018E – SparkFun BOB-19626.

Univerzální převodník logických úrovní od SparkFun.

Technická specifikace modulu

• Typ: překladač logické úrovně
• Vestavěný čip: TXS01018E od Texas Instruments
• Počet kanálů: 8
• Změna úrovně: obousměrná
• Aplikace Open-Drain a Push-Pull
• Maximální přenosové rychlosti:
  • 110 Mb/s (Push-Pull)
  • 1,2 Mb/s (Open-Drain)
• Rozsah napájecího napětí:
  • Port A: 1,4V až 3,6V
  • Port B: 1,65V až 5,5V
• Závěry: podložky
• Rozteč čepů: 2,54 mm
• Rozměry dlaždic: 27,94 x 12,7 mm

Obsah sady

• SparkFun Level Shifter – 8kanálový překladač logických úrovní – TXS01018E – SparkFun BOB-19626 – 1 kus

Jak připojit měnič napětí?

Převodník se snadno používá a pro správnou funkci stačí připojit napájení dvou zařízení, která budou převáděna. Vyšší napětí (např. 5V) by mělo být připojeno na pin VCC_B, nižší napětí (od 1,4V do 3,6V) na VCC_A. Závaží se připojují na svorky označené symbolem GND. Logické signály by měly být vyvedeny na příslušné konektory Bx – vyšší napětí a podle toho Ax – nižší napětí.

Předmětem prodeje je měnič napětí – ostatní prvky nutno dokoupit.
