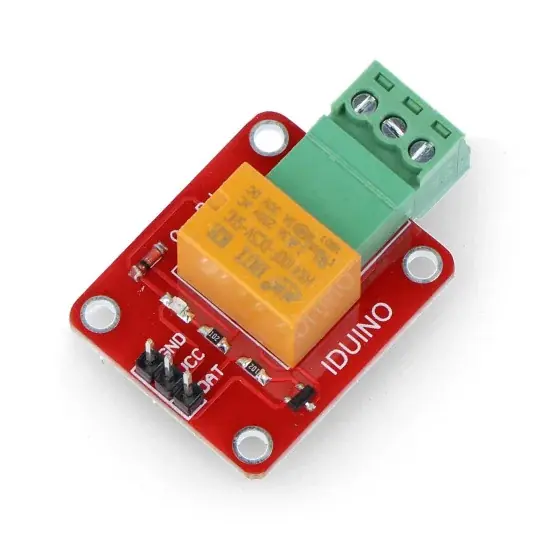

Nejlepší Cena Reléový modul 1 kanál – 3A / 250VAC kontakty – 5V cívka

Popis

Modul je vybaven relé HK4100F s cívkou napájenou napětím 5 V. Systém umožňuje ovládat akční členy s napětím 250 V AC nebo 30 V DC pomocí portů mikrokontroléru nebo jakékoli vývojové sady . Řízeno vysokým stavem.

Popis produktu: Reléový modul 1 kanál – kontakty 3A / 250VAC / 30VDC 5V cívka

Modul umožňuje ovládat akční členy spotřebovávající proud až 3 A pomocí portů mikrokontroléru nebo jakékoli vývojové sady (včetně Arduino , Rasbperry Pi a STM32Discovery ). Relé HK4100F s 5V cívkou.

Připojení reléového modulu

Pro správnou funkci stačí připojit napájení cívky relé a digitálního řídicího signálu. Špendlíky jsou standardní proužky goldpin s roztečí 2,54 mm, které umožňují připojení pomocí populárních propojovacích kabelů.

Relé má následující výstupy

• VCC – napájení optoizolátoru
• DAT – řídicí vstup relé, spínaný vysoko
• GND – zemnící obvody, všechny piny GND jsou vzájemně propojeny
• Konektory KF (ARK) – kontakty relé

Příklady použití relé

• Ovladač osvětlení
• Řidič akčních členů
• Spínač pro elektrická zařízení, včetně motorů

Specifikace reléového modulu

• Napájecí napětí VCC: 5V
• Aktivuje se při vysokém stavu
• Relé: HK4100F-DC5V-SHG ( dokumentace )
  • Napětí cívky: 5V
  • Maximální kontaktní napětí: 250 VAC, 30 VDC
  • Maximální proud: 3 A.
• Rozměry dlaždic: 41 x 26 x 15 mm
• Průměr montážních otvorů: 3 mm

Reléový modul 1 kanál – 3A / 250VAC kontakty – 5V cívka

Relé 5 V je vybaveno kontakty, které bezpečně pracují s maximálním napětím 250 V AC nebo 30 V DC. Zařízení může pracovat ve velmi širokém teplotním rozsahu od – 25 ° C do + 70 ° C.

Popsané jednokanálové relé je navrženo pro práci v podmínkách, kde je vlhkost vzduchu vyšší než 35% a nižší než 85%.

Reléový modul 1 kanál – další technické parametry

Maximální doba zpoždění je pouze 10 ms, zatímco doba uvolnění je pouze 5 ms. Relé DPDT se vyznačuje zvýšenou odolností proti vibracím, díky nimž může pracovat stabilně i v obtížných podmínkách.

Toto relé je šetrné k životnímu prostředí a je vyrobeno v souladu s RoHS. Perfektní jako prvek inteligentní kanceláře nebo domova. Díky montážním otvorům je instalace modulu velmi rychlá.
