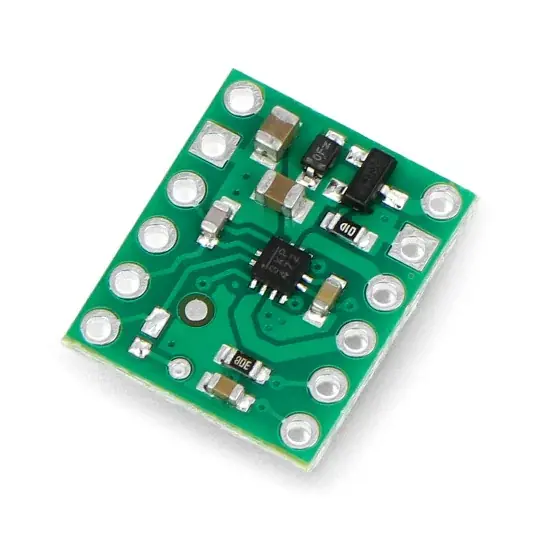

Nejlepší Cena MP6550 – jednokanálový ovladač motoru 22V/1,7A – Pololu 4733

Popis

Ovladač založený na čipu MP6550 , který umožňuje ovládat rychlost a směr jednoho stejnosměrného motoru. Pracuje s motory napájenými napětím 1,8 V až 22 V s trvalým odběrem proudu až 1,7 A. Regulátor vydrží i několikasekundové proudové rázy až 2,5 A.

‌

Popis produktu: MP6550 – jednokanálový ovladač motoru 22 V / 1,7 A – Pololu 4733

Ovladač založený na čipu MP6550 , který umožňuje ovládat rychlost a směr jednoho stejnosměrného motoru . Pracuje s motory napájenými napětím 1,8 V až 22 V s trvalým odběrem proudu až 1,7 A. Regulátor vydrží i několikasekundové proudové rázy až 2,5 A.

Sada obsahuje také zlatý proužek určený k samopájení.

Piny jednokanálového ovladače motoru MP6550.

Piny ovladače MP6550

• VIN – napájecí napětí motoru v rozsahu od 1,8 V do 22 V s ochranou proti zpětnému zapojení
• GND – zem modulu
• VM – napájecí napětí motoru v rozsahu od 1,8 V do 22 V bez ochrany proti zpětnému zapojení.
• OUT1, OUT2 – výstupy pro připojení svorek motoru
• IN1, IN2 – PWM řídicí signál
• SLEEP – logický vstup, který přepne systém do režimu spánku
• ISET – detekce proudu a omezovací kolík; z tohoto pinu je k zemi připojen rezistor 2 kΩ
• VISEN – výstup proudového senzoru; tento kolík poskytuje analogové zpětnovazební napětí 200 mV/A
• V3P3 – výstup 3,3V; ve výchozím nastavení zakázáno

Stavová tabulka

Technická specifikace ovladače MP6550

• Počet kanálů: 1
• Napájecí napětí: od 1,8V do 22V
• Provozní napětí logické části: od 1,8V do 5V
• Trvalý proud: 1,7A
• Maximální okamžitý proud: 2,5A
• Frekvence PWM: 100 kHz
• Rozměry: 12,7 x 15,24 mm
• Hmotnost: 0,5g

Obsah sady

• MP6550 – jednokanálový ovladač motoru 22 V / 1,7 A – Pololu 4733
• Goldpin pásek 1×12 rastr 2,54 mm

Schéma zapojení.
