Popis

Konverzní modulpřenos signálu z protokolu RS485 na sériové rozhraní UART. Má vestavěný čip TDH541S485H. Je kompatibilní s většinou ovladačů, mimo jiné včetně Arduina. Vyznačuje se vysokou přenosovou rychlostí (až max. 1 Mb/s ), stabilním a spolehlivým provozem a také vysokou účinností a bezpečností, která je zajištěna izolací napájecího a TVS vedení. Převodník lze použít s řadou průmyslových senzorů, řídicích zařízení nebo aplikací, které vyžadují převod signálu RS485 na rozhraní UART.

Popis produktu: Gravitační – převodník signálu RS485 na UART – DFRobot DFR0845

Konverzní modulpřenos signálu z protokolu RS485 na sériové rozhraní UART. Má vestavěný čip TDH541S485H. Je kompatibilní s většinou ovladačů, mimo jiné včetně Arduina. Vyznačuje se vysokou přenosovou rychlostí (až max. 1 Mb/s ), stabilním a spolehlivým provozem a také vysokou účinností a bezpečností, která je zajištěna izolací napájecího a TVS vedení. Převodník lze použít s řadou průmyslových senzorů, řídicích zařízení nebo aplikací, které vyžadují převod signálu RS485 na rozhraní UART.

Produkt je kompatibilní s Arduino!

Uživatelská příručka je k dispozici na webu výrobce. Obsahuje mimo jiné popis prvků na desce, návod k zapojení nebo vzorový kód programu. Šek!

Převodník signálu RS485 na UART v sadě s vyhrazeným kabelem s konektorem Gravity.

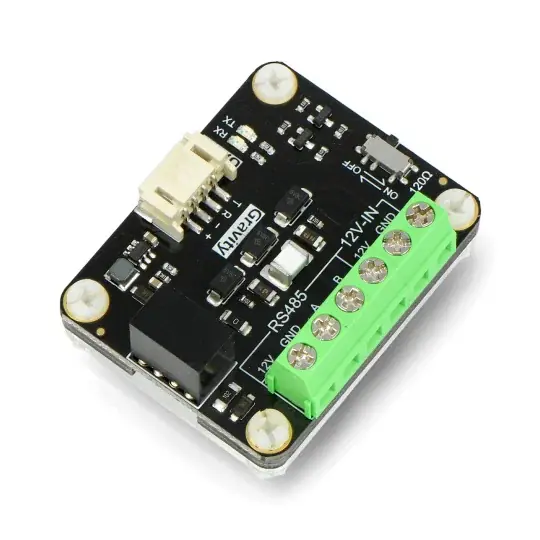

Gravitační – převodník signálu RS485 na UART – DFRobot DFR0845.

Speciální vlastnosti převodníku

• Vybaveno šroubovým připojením pro snadné připojení vodičů
• Výstupní výkon je 12V a maximální výstupní proud je asi 160mA, díky čemuž je modul vhodný pro testování zařízení RS485 s nízkou zátěží
• Kompatibilní s ovladači pracujícími s napětím 3,3 V a 5 V
• Vestavěný odpor svorek 120 Ω, který lze připojit a odpojit ovládacím spínačem
• Podporuje externí 12V napájecí zdroj

Obsah sady

• Gravitační – převodník signálu RS485 na UART – DFRobot DFR0845
• Speciální propojovací kabel s Gravity konektorem

Popis pinoutu

• Gravitační konektor
• T – přenos dat UART-TX
• R – Příjem dat UART-RX
• „-“ – hmotnost systému
• „+“ – napájení systému
• Šroubové připojení RS485
• Výstup 12V – 12V / 2W
• GND – izolovaná zem systému
• A – Svorka signálu RS485 A
• B – Svorka signálu RS485 B
• Šroubové připojení 12V-IN
• 12V – externí napájení 12V
• GND – vnější hmota

Vybaveno šroubovým spojem a gravitačním spojem.

Technická specifikace převodníku signálu

• Vestavěný čip: TDH541S485H
• Rozsah napájecího napětí: od 3,3 V do 5 V
• Maximální přenosová rychlost: až 1 Mb/s
• Maximální výstupní výkon: až 2 W při 12 V (výstupní proud: asi 160 mA)
• Ochrany: ochranné obvody, výkonová izolace, TVS
• Elektrostatická ochrana sběrnice: do 15 kV
• 1/8 jednotkového zatížení, zatížitelnost sběrnice až 256 uzlů
• Konektor: Gravitační, šroubový
