N-kanálový MOSFET driver – pro motory, elektromagnety, LED – STEMMA JST PH 2mm – Adafruit 5648 Vysoce Kvalitní

Popis

N-kanálový ovladač MOSFET (také nazývaný tranzistor) od společnosti Adafruit s čipem AO3406 . Modul lze napájet napětím od 3V do 30V a ovládat jej signálem s logickou úrovní od 3V do 20V. Má také vestavěnou ochrannou diodu 1N4007 .

Popis produktu: N-kanálový MOSFET driver – pro motory, elektromagnety, LED – STEMMA JST PH 2 mm – Adafruit 5648

N-kanálový MOSFET (také nazývaný tranzistorový ) ovladač od Adafruit s čipem AO3406 . Modul lze napájet napětím od 3 V do 30 V a ovládat jej signálem s logickou úrovní od 3 V do 20 V. Má také vestavěnou ochrannou diodu 1N4007 .

Produkt kompatibilní s Arduino a Raspberry Pi!
Výrobce také připravil schéma zapojení a ukázkové programové kódy pro Arduino a CircuitPython .

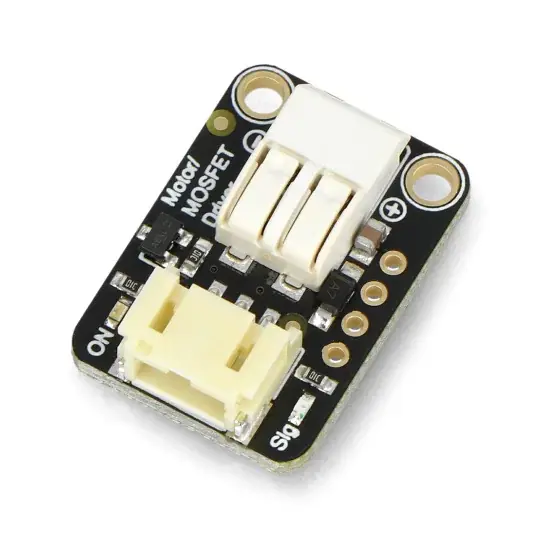

N-kanálový ovladač MOSFET vybavený čipem AO3406.

Příklad schéma zapojení. Desku Raspberry Pi a motor je nutné zakoupit samostatně.

Popis pinu

• V+ – napájecí kolík. Je dimenzován pro provoz od 3 V do 30 V. Při připojování k řídicím zařízením napájejte desku logickou úrovní shodnou s připojeným mikrokontrolérem – např. pro 5V mikrokontrolér, jako je Arduino, použijte 5V.
• GND – společná zem systému.
• In – vstupní pin signálu.
• Out – výstupní pin signálu. Lze s ním ovládat motory, tlumivky, vysoce výkonné LED, jednobarevné LED pásky nebo jiné s trvalým odběrem proudu až 1,5 A a špičkovým odběrem proudu až 3 A.

Další informace o pinoutech naleznete v uživatelské příručce výrobce. Šek!

Technická specifikace modulu

• Typ: řidič
• Použití: pro motory, elektromagnety, LED
• Vestavěný čip: AO3406
• Napájecí napětí: od 3 V do 30 V DC
• Logické / PWM napětí: 3 V až 20 V DC
• Dopředný proud: 1,5 A (nepřetržitý), 3 A (krátký)
• RdsOn: 70 mOhm
• Vestavěná ochranná dioda: 1N4007
• Vstupní konektor: plug-and-play JST PH (rozteč 2 mm)
• Výstupní konektor: šroubovací svorky
• Rozměry desky: 25,4 x 17,7 x 7,2 mm
• Hmotnost: 2,4g

Obsah sady

• N-kanálový MOSFET driver – pro motory, elektromagnety, LED – STEMMA JST PH 2 mm – Adafruit 5648 – 1 kus

MOSFET driver s N kanálem – pro motory, elektromagnety, LED – STEMMA JST PH 2 mm – Adafruit 5648.
