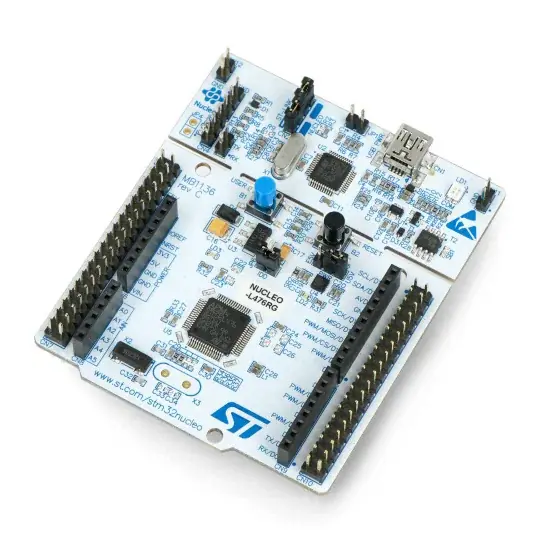

Must-Have STM32 NUCLEO-L476RG – s STM32L476RGT6 ARM Cortex M4 MCU

Popis

Nucleo modul s 32bitovým mikrokontrolérem STM32L476RG, který je vybaven jádrem ARM Cortex M4 taktovaným na 80 MHz , 1 MB Flash pamětí, 128 KB SRAM pamětí . Nucleo je kompatibilní s platformou mbed, má konektory pro připojení Arduino Shield. Funguje s nejpopulárnějšími vývojovými platformami, včetně Keil, IAR a prostředí založených na kompilátoru GCC. Zařízení je vybaveno debuggerem / programátorem ST-Link.

Popis produktu: STM32 NUCLEO-L476RG – s STM32L476RGT6 ARM Cortex M4 MCU

Nucleo modul s 32bitovým mikrokontrolérem STM32L476RG, vybavený jádrem ARM Cortex M4 taktovaným na 80 MHz , 1 MB Flash paměti, 128 KB SRAM pamětí . Nucleo je kompatibilní s platformou mbed, má konektory pro připojení Arduino Shield. Funguje s nejpopulárnějšími vývojovými platformami, včetně Keil, IAR a prostředí založených na kompilátoru GCC. Zařízení je vybaveno debuggerem / programátorem ST-Link.

STM32 NUCLEO-L476RG.Taktovací frekvence je 80 MHz.

Technické specifikace

• Mikrokontrolér: STM32L476RG
• Jádro: ARM Cortex M4 32-bit
• Taktovací frekvence: 80 MHz
• Flash paměť: 1 MB
• Paměť SRAM: 128 kB
• DMA: 14 kanálů
• Rozhraní: 1 x CAN, 3 x I2C, 3 x SPI, 1 x I2S, 5 x UART / USART, 1 x LPUART, 2 x SAI, 1 x SWPMI, 1 x IRTIM, 1 x USB OTG, 1 x LCD ovladač, 24 x kapacitní dotykové vstupy, 1 x Quad SPI
• 3 x ADC: 16 bitů
• 2 x DAC: 12 bitů
• 2 x komparátory s extrémně nízkou spotřebou
• Dva typy konektorů:
• Konektory pro překrytí kompatibilní s Arduino Uno Rev3
• Standardní kolíky Morpho STMicroelectronics, umožňující přístup k kolíkům mikrokontroléru
• Modul je kompatibilní se systémem mbed ( mbed.org )
• Debugger ST-Link / V2 umístěný na desce s možností pracovat jako samostatné zařízení s výstupem SWD
• Možnost napájení přes USB konektor
• Integrované tři LED diody:
• 1 x signalizace napájecího napětí
• 1 x pro komunikaci
• 1 x k dispozici uživateli
• Dvě tlačítka:
• 1 x RESET
• 1 x UŽIVATEL dostupný uživateli
• Tři různá rozhraní prostřednictvím konektoru miniUSB (USB re-enumeration):
• Virtuální port COM
• Hromadná paměť
• Programovací / ladicí port
• Modul je podporován nejpopulárnějšími programovacími prostředími, včetně: IAR, Keil a GCC
