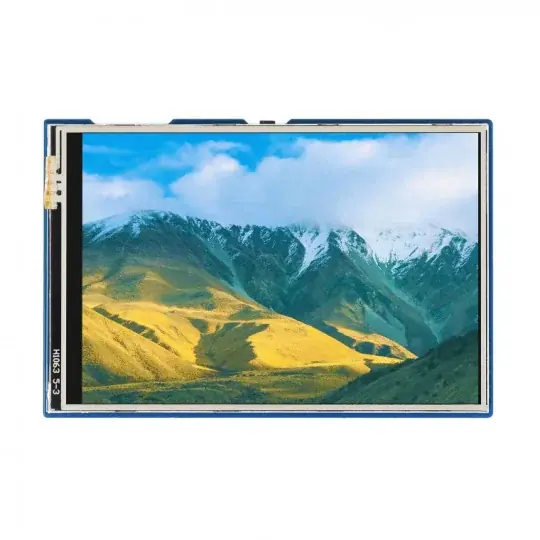

Must-Have IPS odporová dotyková obrazovka LCD 3,5 '' 480x320px – SPI – 65K RGB – pro Raspberry Pi Pico – Waveshare 19907

Popis

Zobrazovací modul IPS navržený pro práci s deskou Raspberry Pi Pico. Displej je založen na čipu ILI9488 s odporovým dotykovým ovladačem XPT2046 a komunikuje přes rozhraní SPI. Úhlopříčka obrazovky je 3,5 „ a její rozlišení je 480 x 320 px . Může zobrazit 65 tisíc barev zahrnutých do gama RGB. Velikost jednoho pixelu je 0,153 x 0,153 mm.

Popis produktu: IPS 3,5 “ odporový LCD dotykový displej 480x320px – SPI – 65K RGB – pro Raspberry Pi Pico – Waveshare 19907

IPS zobrazovací modul vyrobený společností Waveshare, navržený pro práci s deskou Raspberry Pi Pico . Displej je založen na čipu ILI9488 s odporovým dotykovým ovladačem XPT2046 a komunikuje přes rozhraní SPI. Úhlopříčka obrazovky je 3,5 „ a její rozlišení je 480 x 320 px . Může zobrazit 65 tisíc barev obsažených v gama RGB. Velikost jednoho pixelu je 0,153 x 0,153 mm. Deska je také vybavena microSD slot pro kartu.

IPS 3,5 „displej s rozlišením 480 x 320 px navržený pro práci s Raspberry Pi Pico.

Produkt je kompatibilní s Raspberry Pi Pico

Výrobce poskytuje stránku produktu Wiki, která obsahuje informace o pinech modulu a podrobnou uživatelskou příručku. Dozvíte se také, jak připojit displej.

Kolíky modulu displeje pro Raspberry Pi Pico.

Kolíky modulu displeje k Pico

Modul je vybaven zásuvkou, do které můžete přímo připojit desku Raspberry Pi Pico nebo provést připojení pomocí vodičů. Mezi kolíky jsou:

• VSYS – napájecí napětí 5 V.
• GND – základ systému
• GP5 | SDIO_CLK – hodinová linka SDIO
• GP9 | LCD_DC – LCD data / příkazový řádek
• GP10 | CLK – hodinová linka SPI
• GP11 | MOSI – hlavní výstup slave
• GP12 | MISO – hlavní vstup podřízený výstup
• GP13 | LCD_BL – podsvícení LCD
• GP15 | LCD_RST – reset LCD
• GP16 | TP_CS – výběr rozložení dotykového ovladače
• GP17 | RP_IRQ – pin přerušení dotykového ovladače
• GP18 | SDIO_CMD – pin SDIO CMD
• GP19 | D0 – pin SDIO D0
• GP20 | D1 – pin SDIO D1
• GP21 | D2 – pin SDIO D2
• GP22 | SD_CS / D3 – pin SDIO CS / D3

Specifikace displeje

• Pracovní napětí: 5V
• Rozhraní: SPI
• Typ obrazovky: IPS
• Čip: ILI9488
• Dotykový ovladač: XPT2046
• Dotek: odporový
• Úhlopříčka: 3,5 „
• Rozlišení: 480 x 320 px
• Velikost displeje: 73,44 x 48,96 mm
• Rozměry modulu: 86 x 57,20 mm

Obsah soupravy

• 3,5 „displej
• 4 x vzdálenost

Předmětem prodeje je displej, modul Raspberry Pi Pico lze zakoupit samostatně.
