Must-Have AX7010 – Vývojová deska – SoC AMD Zynq 7000 XC7Z010

Popis

ALINX AX7010 je výkonná vývojová deska založená na SoC AMD Zynq 7000 XC7Z010 , která kombinuje dvoujádrový procesor ARM Cortex-A9 s programovatelnou logikou FPGA. Deska je vybavena 512 MB paměti DDR3, 32 MB QSPI Flash, gigabitovým Ethernetem, HDMI, USB Host, USB Slave, microSD a dvěma 40pinovými rozšiřujícími konektory . Deska je ideální pro průmyslové, komunikační, počítačové a řídicí projekty.

Popis produktu: AX7010 – vývojová deska – AMD Zynq 7000 SoC XC7Z010

ALINX AX7010 je vývojová platforma určená pro vytváření pokročilých vestavěných systémů, které využívají jak procesorový software, tak hardwarovou akceleraci FPGA . SoC AMD Zynq 7000 SoC XC7Z010 integruje dvoujádrový procesor ARM Cortex-A9 a programovatelnou logiku vyrobenou 28nm technologií . Deska nabízí rychlou paměť DDR3 a QSPI Flash, gigabitový Ethernet, rozhraní HDMI, USB, microSD , UART a JTAG . Dva 40pinové rozšiřující porty umožňují připojení kamer, TFT displejů, převodníků a dalších periferií. AX7010 lze použít mimo jiné pro zpracování obrazu, průmyslovou automatizaci, řízení pohonů, síťovou komunikaci a prototypování zdravotnických prostředků.

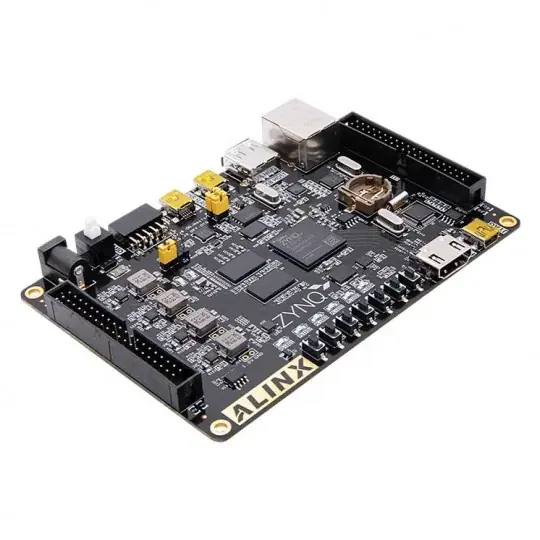

AX7010 – vývojová deska – AMD Zynq 7000 SoC XC7Z010.

Vývojová deska je vybavena SoC AMD/Xilinx XC7Z010-1CLG400I Zynq 7000 .

Hlavní vlastnosti desky ALINX AX7010

• AMD Zynq 7000 SoC XC7Z010 : kombinace dvoujádrového procesoru ARM Cortex-A9 a programovatelné logiky FPGA
• Taktovací frekvence procesoru až 667 MHz : umožňuje provoz operačního systému, ovládání aplikací a komunikaci
• 512 MB DDR3 SDRAM : rychlá RAM připojená k procesorové části PS
• 32 MB QSPI Flash paměť : místo pro bootloader, konfiguraci systému a uživatelská data
• Gigabitový Ethernet : síťové rozhraní pro vysokorychlostní přenos dat
• Rozhraní HDMI : možný vstup nebo výstup obrazu v závislosti na hardwarové konfiguraci
• USB Host a USB Slave : spolupráce s periferními zařízeními a počítači
• USB UART : Sériová komunikace a diagnostika systému
• Slot pro MicroSD : umožňuje spustit systém a ukládat soubory
• Vestavěné rozhraní JTAG : programování a ladění čipu Zynq
• Dva 40pinové rozšiřující porty : každý s 34 I/O linkami pro připojení externích modulů
• Hodiny reálného času DS1302 : Uchovávání informací o datu a čase
• LED diody a uživatelská tlačítka : Rychlé otestování součástí PS a PL
• Napájení 5V : vstup pro jednu desku

Součásti a konektory na desce AX7010

Konstrukce desky poskytuje přímý přístup ke komunikačním rozhraním, paměti, čipu Zynq a konektorům pro další rozšíření. Deska obsahuje:

1. Rozhraní USB-UART
2. Příkon
3. 40pinový rozšiřující port
4. 512MB paměti DDR3
5. USB slave
6. USB hostitel
7. Gigabitový Ethernet
8. 40pinový rozšiřující port
9. Systém XC7Z010
10. JTAG
11. HDMI výstup

Uspořádání součástek na desce.

ALINX AX7010 může fungovat jako prototypovací platforma, vzdělávací platforma nebo základní řídicí deska v cílovém zařízení.

AMD Zynq 7000 SoC XC7Z010 – procesor ARM a FPGA v jednom čipu

Srdcem desky AX7010 je SoC AMD Zynq 7000 XC7Z010 , který integruje procesorový systém PS a programovatelnou logiku PL. Část PS obsahuje dvě jádra ARM Cortex-A9 , řadiče paměti a komunikační rozhraní, což jí umožňuje provádět typické úlohy mikroprocesoru a spouštět složitý software. Část PL je založena na architektuře FPGA Artix-7 a umožňuje vytváření vlastních digitálních systémů pracujících paralelně. Může být zodpovědná za rychlé zpracování obrazu, generování signálu, podporu vlastních rozhraní nebo implementaci algoritmů vyžadujících nízkou latenci. Kombinace ARM a FPGA umožňuje rozdělení úkolů mezi softwarovou a hardwarovou vrstvu , což usnadňuje konstrukci efektivních systémů reálného času.
