Popis

Pololu DC motor generuje 1600 otáček za minutu a má točivý moment 3,5 kg * cm. Zařízení je napájeno 24 V s průměrnou spotřebou proudu přibližně 100 mA. Je vybaven převodovkou 6,3: 1 a kodérem CPR 64, který generuje 64 pulzů na otáčku hřídele motoru.

Popis produktu: 6,3: 1 převodový motor 37Dx65L 24V 1600 RPM + kodér CPR 64 – Pololu 4698

Stejnosměrný motor Pololu generuje 1600 otáček za minutu a má točivý moment 3,5 kg * cm . Zařízení je napájeno 24 V s průměrnou spotřebou proudu přibližně 100 mA. Je vybaven převodovkou 6,3: 1 a kodérem CPR 64 , který generuje 64 pulzů na otáčku hřídele motoru. Průměr motoru je 37 mm a jeho délka je 65 mm. Další informace o rozměrech prvků najdete v diagramu .

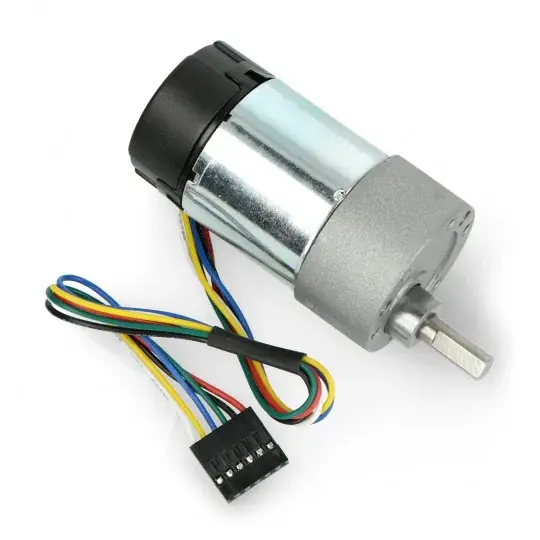

Stejnosměrný motor s převodovkou a kodérem.
Signál z výstupů A a B kodéru.

Kodér CPR 64

Kodér CPR 64 je dvoukanálový modul. Využívá Hallova jevu k detekci pulzů na rotujícím magnetickém disku v zadní části motoru. Počítáním vzestupné i sestupné hrany výstupů A a B lze získat měření s rozlišením 64 pulzů na otáčku hřídele motoru.

Výstupy kodéru:

• Červená – výkon motoru
• Černá – výkon motoru
• Zelená – potenciál uzemnění kodéru
• Modrá – napájení enkodéru (od 3,5 V do 20 V)
• Žlutá – výstup kodéru A.
• Bílá – výstup kodéru B.
