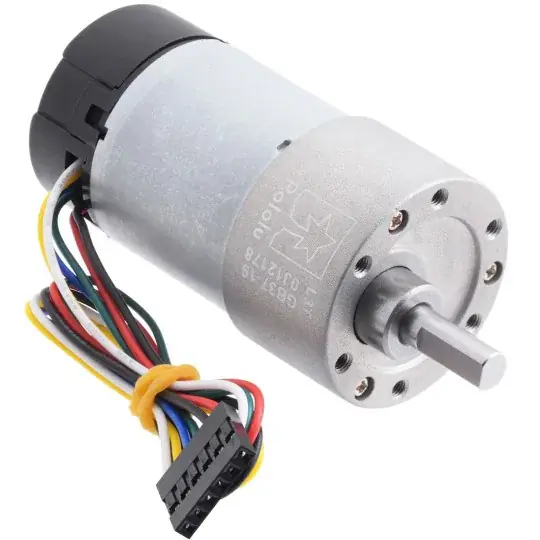

Motor s převodovkou 37Dx68L 19: 1 12V 530RPM + kodér CPR 64 - Pololu 4751 Dokud Zásoby Vydrží

Motor s převodovkou 37Dx68L 19: 1 12V 530RPM + kodér CPR 64 – Pololu 4751 Dokud Zásoby Vydrží

Původní cena byla: 1 257,00 Kč.Aktuální cena je: 527,94 Kč.

Doprava zdarma při objednávce nad 1 499,00 Kč

  • Vaši objednávku doručíme rychle a nabízíme bezplatnou dopravu.
  • 30denní možnost vrácení a refundace
Zajištění Bezpečné Platby
Unterstuetzte Zahlungsmethoden
SKU: SKXWL003CKE Kategorie: Štítek:

Popis

Motor Pololu s převodem 19: 1 , generuje 530 ot / min , točivý moment je 8 kg * cm. Motor je napájen napětím 12 V a průměrná spotřeba proudu je přibližně 200 mA . Motor je vybaven kodérem CPR 64 , který poskytuje rozlišení 64 impulzů na otáčku hřídele motoru.

Popis: Motor s převodovkou 37Dx68L 19: 1 12 V 530RPM + kodér CPR 64 – Pololu 4751

Stejnosměrný motor Pololu s převodem 19: 1 , může generovat 530 otáček za minutu a jeho točivý moment je 8,5 kg * cm . Motor je napájen 12 V a průměrná spotřeba proudu je přibližně 200 mA . Motor je vybaven kodérem CPR 64 , který poskytuje rozlišení 64 pulzů na otáčku hřídele motoru. Kodér je chráněn před poškozením černým plastovým krytem, který je nutné sejmout, abyste se k němu dostali.

Pomocí speciálních nábojů o průměru 6 mm je možné namontovat kola .

Naše nabídka zahrnuje také speciální úchyty pro motory .

Rozměry motoru

Kodér

Dvoukanálový kodér s Hallovým efektem detekuje impulsy na rotujícím magnetickém disku v zadní části motoru. Kvadraturní kodéry umožňují měření s rozlišením 64 pulzů na otáčku hřídele motoru a po překladu je to odpovídající početkrát více.

Výstupy kodéru:

  • Červená – výkon motoru
  • Černá – výkon motoru
  • Zelená – potenciál uzemnění kodéru
  • Modrá – napájení enkodéru (od 3,5 V do 20 V)
  • Žlutá – výstup kodéru A.
  • Bílá – výstup kodéru B.

Signály z výstupů A a B kodéru.

Specifikace motoru

Specifikace
Napájecí napětí:

12 V
Pracovní napětí kodéru:

od 3,5 V do 20 V
Rozlišení kodéru:

64 pulzů na otáčku (1 200 po převodu)
Ozubené kolo:

18,75: 1
Průměrná spotřeba proudu při napájení 12 V:

200 mA
Maximální odběr proudu při napájení 12 V:

5500 mA
Rychlost otáčení při napájení 12 V:

530 ot./min
Točivý moment při napájení 12 V:

8 kg * cm
Rozměry:

68 x 37 mm
Průměr hřídele: 6 mm
Hmotnost:

200 g

Užitečné odkazy

  • Web výrobce: Pololu 4751
  • Katalogová karta
  • Rozměrové diagramy
Průměr 37,0 mm
Napětí z 12.0V
Napětí dolů 12.0V
Niebezpieczne Komponent
Šířka balení 10.3 cm
Výška balení 5.2 cm
Hloubka balení 5.1 cm
Váha balení 0.217 kg
