Popis

Modul audio zesilovače – MAX98357 – DFRobot DFR0954 perfektně spolupracuje s mikrokontroléry s I2S audio výstupy, jako je ESP32 a lze jej použít například s IoT aplikacemi, zařízeními Smart Home nebo Bluetooth audio přehrávači. Modul je napájen napětím v rozsahu od 3,3 V do 5 V a dokáže generovat více než 2,5 W výkonu . Je také možné nakonfigurovat způsob reprodukce zvuku změnou odporu na výstupu SD.

‌

Popis produktu: Modul audio zesilovače – MAX98357 – DFRobot DFR0954

Modul audio zesilovače – MAX98357 – DFRobot DFR0954 perfektně spolupracuje s mikrokontroléry s I2S audio výstupy, jako je ESP32 a lze jej použít například s IoT aplikacemi, zařízeními Smart Home nebo Bluetooth audio přehrávači. Modul je napájen napětím v rozsahu od 3,3 V do 5 V a dokáže generovat více než 2,5 W výkonu . Je také možné nakonfigurovat způsob reprodukce zvuku změnou odporu na kabelu SD.

Díky malým rozměrům lze modul použít při konstrukci malého audio přehrávače.

Produkt je kompatibilní s Arduino !

Výrobce připravil podrobnou uživatelskou příručku , která obsahuje užitečné informace, které vám pomohou začít s modulem.

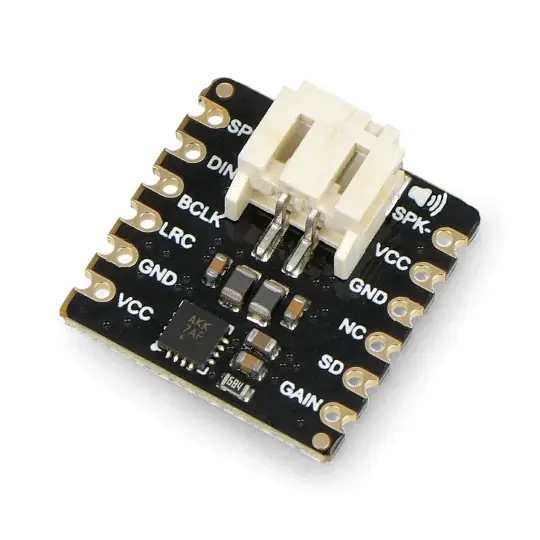

Modul zesilovače zvuku – MAX98357 – DFRobot DFR0954.

Technická specifikace modulu audio zesilovače

• Vestavěný čip: MAX98357A
• Rozsah napájecího napětí: 3,3 V až 5 V
• Počet výstupních kanálů: 1
• Volba výstupního kanálu: vypnutý, levý, pravý nebo stereo – levý a pravý
• Výstupní výkon: 8 Ω 1,8 W / 4 Ω 2,5 W (do 12 db)
• Komunikační rozhraní: I2S rozhraní
• Vzorkovací frekvence: 8 kHz až 96 kHz
• Dynamický rozsah: 105 DB (VRMS = 2,54 V, 24 nebo 32 bitová data)
• Šumový výstup: 25 FVRMS (24 nebo 32 bitová data)
• Účinnost: 92 %
• Přesnost zesílení DAC: 1 %
• Frekvenční odezva: ± 0,2 dB
• Spínací frekvence třídy D: 330 kHz
• Spektrální šířka pásma: ± 12,5 kHz
• Nastavitelný zisk:
  • Zisk je 15 dB, když je mezi GAIN a GND zapojen odpor 100 kΩ
  • Zisk je 12 dB, když je GAIN přímo připojen ke GND
  • Zisk je 9 dB, když není nic připojeno k GAIN
  • Zisk je 6 dB, když je GAIN přímo připojen k VCC
  • Zisk je 3 dB, když je mezi zisk a VCC zapojen odpor 100 kΩ
• Piny: pájecí plošky, ke kterým by měly být připájeny konektory goldpin obsažené v sadě
• Rozměry modulu: 18 × 18 mm

Doporučené použití modulu

• Bluetooth audio přehrávač
• Audio přehrávač aplikace IoT
• Hlasová interakce v zařízeních Smart Home

Ukázkové schéma zapojení.

Popis pinoutu

Obsah sady.

Obsah sady

• Modul zesilovače zvuku – MAX98357
• 1×6 zlatý proužek – 2,54 mm rastr – 2 kusy
