Popis

Modul s analogovým teplotním čidlem LM35 . Je napájen napětím 5 V. Umí snímat teplotu v rozsahu od -55 ° C do 150 ° C s přesností 0,5 ° C.

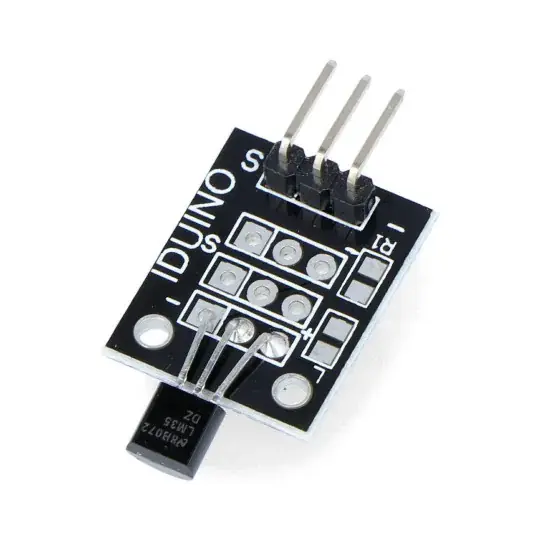

Popis produktu: Modul se snímačem teploty LM35

Modul s analogovým teplotním čidlem LM35 . Je napájen napětím 5 V. Umí snímat teplotu v rozsahu od -55 ° C do 150 ° C s přesností 0,5 ° C.

Připojení snímače teploty LM35

Senzor pracuje s jakýmkoli mikrokontrolérem vybaveným analogovými vstupy, včetně Arduina . Aby bylo možné číst data, stačí připojit napájecí a výstupní kolíky k jakémukoli vstupu mikrokontroléru a přečíst jeho stav.

Příklad připojení s Iduino Uno.

Specifikace teplotního senzoru LM35

• Napájecí napětí: 5V
• Výstup: analogový
• Rozsah měření teploty: -55 ° C až 150 ° C
• Přesnost měření: 0,5 ° C
• Závěry: 3kolíkový
• Rozměry: 25 x 15 mm

Modul s analogovým teplotním čidlem LM35

Modul s teplotním senzorem LM35 umožňuje snadné připojení k jakémukoli mikrokontroléru (např. Na desce Arduino Uno, Nano, Micro, Leonardo nebo Mega 2560), jednom z nejpopulárnějších analogových teplotních senzorů.

Systém LM35 generuje výstupní napětí lineárně závislá na teplotě, s citlivostí 10 mV / ^o C, to znamená, že teploty v rozmezí od +2 ^° C až +150 ^° C převést na výstupní napětí v rozsahu od 20 mV do 1500 mV – lze je proto snadno měřit pomocí vstupu analogově-digitálního převodníku mikrokontroléru AVR, ARM atd.

Podpora LM35 přes Arduino

Analogový charakter výstupu a vysoká linearita přechodové charakteristiky velmi usnadňují vytvoření programu pro měření teploty pomocí senzorů LM35. Arduino , navzdory poměrně jednoduché architektuře, dokáže zpracovat čísla s plovoucí desetinnou čárkou typu float – díky tomu stačí vynásobit čtení z vybraného kanálu převaděče ADC faktorem 0,488 28125, aby se získala hodnota teploty, vyjádřená ve stupních Celsia.

S takto získaným výsledkem lze již udělat téměř vše – žádný problém odeslat hodnotu teploty do počítače (pomocí funkce Serial.println ()), která se zobrazí na jakémkoli displeji, vybere podle teploty barevné nebo LED diody RGB (např. Barva modrá – teplota pod 15 ^° C, zelená pod 25 ^o C a červená nad touto hodnotou).
