Modul s flash pamětí – QSPI DIP – W25Q128JVSSIQ – 128Mb / 16MB – Adafruit 5634 Cenově Výhodný

Popis

Modul s Flash pamětí W25Q128JVSSIQ výrobce Adafruit , který umožňuje rozšířit projekt o mikrokontroléry řady RP2040, ESP32, RT10xx a STM32 s přídavnou pamětí 128 Mb / 16 MB . Dokáže pracovat s deskami napájenými 3,3 V a ke komunikaci s nimi využívá rozhraní QSPI .

Popis produktu: Modul s pamětí Flash – QSPI DIP – W25Q128JVSSIQ – 128 Mb / 16 MB – Adafruit 5634

Modul s Flash pamětí W25Q128JVSSIQ výrobce Adafruit , který umožňuje rozšířit projekt o mikrokontroléry řady RP2040, ESP32, RT10xx a STM32 s přídavnou pamětí 128 Mb / 16 MB . Dokáže pracovat s deskami napájenými 3,3 V a ke komunikaci s nimi využívá rozhraní QSPI . Díky malým rozměrům a tvaru adaptéru jej lze přizpůsobit stávajícímu prototypu. Paměťový modul Flash se používá jako přídavná externí paměť pro projekty, které vyžadují uložení více dat, např. obrázky pro podporu zobrazení nebo zvukové klipy.

Produkt kompatibilní s Arduino!

Výrobce připravil podrobnou uživatelskou příručku , která vám pomůže začít s modulem. Najdete v něm mimo jiné schéma zapojení jednotlivých pinů a ukázkový kód programu – mrkněte na to!

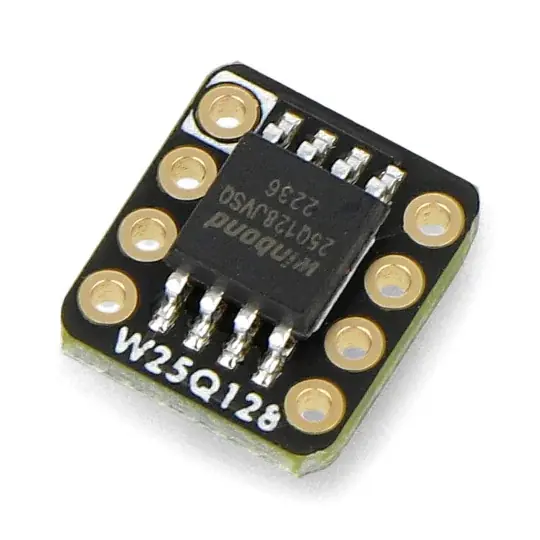

Modul s pamětí Flash – QSPI DIP – W25Q128JVSSIQ – 128 Mb / 16 MB – Adafruit 5634.

Schéma zapojení modulu s Feather M4 a prkénkem na krájení (není součástí dodávky, prodává se samostatně).

Popis pinů a schéma zapojení

Deska má výstupy ve formě pájecích plošek , ke kterým by měl být připájen zlatý proužek, který je součástí sady. Modul lze také připojit pomocí kontaktní desky a příslušných vodičů – bez nutnosti pájení. Jednotlivé kolíky by měly být spojeny v souladu s následujícími vztahy:

• 3V3 – 3,3V napájecí kolík
• G (GND) – hmotnost systému
• IO0 – výstupní datová linka sběrnice SPI
• IO1 – vstupní datová linka sběrnice SPI
• SCK – hodinová linka sběrnice SPI
• CS – Chip Select pro SPI

Technická specifikace modulu

• Typ: paměťový modul
• Typ paměti: Flash
• Kapacita: 128 MB / 16 MB
• Vestavěný čip: W25Q128JVSSIQ
• Komunikační rozhraní: QSPI
• Napájecí napětí: 3,3V
• Rozměry desky: 11,2 x 10,2 x 3,5 mm

Obsah sady

• Modul s flash pamětí – QSPI DIP – W25Q128JVSSIQ – 128 Mb / 16 MB – 1 kus
• Proužek Goldpin – rastr 2,54 mm – 1 kus

Komponenty obsažené v sadě.
