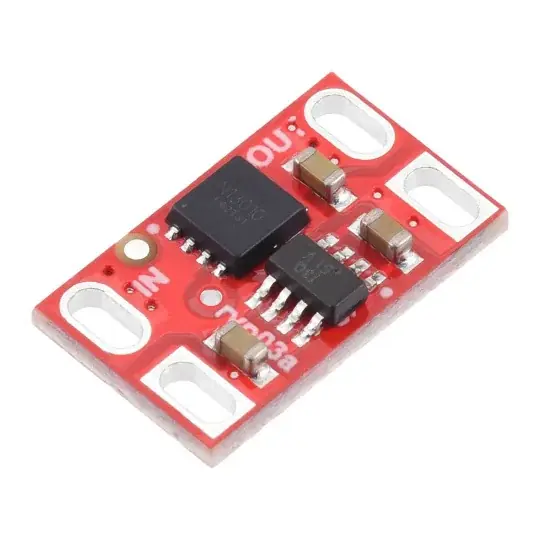

Modul ochrany proti přepólování 4-75V 8A – Pololu 5358 Sezónní Sleva

Popis

Modul ochrany proti přepólování od společnosti Pololu Chrání elektronická zařízení před poškozením způsobeným nesprávným připojením napájení. Řídicí jednotka AP74502HQ a tranzistor MOSFET s odporem pod 15 mΩ zajišťují velmi nízký úbytek napětí a vysokou účinnost. Modul podporuje napětí od 4 V do 75 V a trvalý proud až 8 A. Tato verze neblokuje zpětný tok proudu, takže je ideální pro systémy napájené z baterií a regulátory motorů.

Popis produktu: Modul ochrany proti přepólování 4 – 75 V 8 A – Pololu 5358

Modul ochrany proti přepólování Pololu je navržen tak, aby chránil elektronická zařízení před účinky náhodného přepólování napájení . Systém využívá řídicí jednotku AP74502HQ pracující s N-kanálovým MOSFET tranzistorem , který poskytuje ochranu s velmi nízkým vodivostním odporem – menším než 15 mΩ . V praxi to znamená minimální ztrátu výkonu a výrazně nižší pokles napětí než u tradičních ochranných diod . Modul pracuje s napětím od 4 V do 75 V a po spuštění může pracovat již od 3,2 V. Maximální trvalý proud je 8 A a systém dokáže krátkodobě vést proudy až přibližně 15 A. Tato verze neblokuje tok zpětného proudu , takže je obzvláště doporučována pro regulátory motorů, systémy napájené z baterií a aplikace, kde lze energii vracet do zdroje napájení, například při rekuperačním brzdění. Deska je vybavena otvory pro montáž oblíbených šroubovacích konektorů s roztečí 3,5 mm a 5 mm a konektorů s pozlacenými pinmi o rozteči 2,54 mm . Spodní strana modulu je také vybavena montážním místem pro volitelnou TVS diodu v pouzdře SMB, což zvyšuje odolnost systému vůči přepětí, s nímž se setkáváme v náročných průmyslových a automobilových aplikacích.

Technické specifikace modulu

• Řadič: AP74502HQ
• Tranzistor: N-kanálový MOSFET
• Provozní napětí: 4 V až 75 V
• Minimální napětí po spuštění: 3,2 V
• Maximální absolutní napětí: 80 V
• Ochrana proti zápornému napětí: až -75 V
• Maximální trvalý proud: 8 A
• Maximální okamžitý proud: přibližně 15 A
• Odpor MOSFETu v propustném směru: menší než 15 mΩ
• Blokování zpětného proudu: ne
• Kompatibilní konektory: 2,54 mm pozlacené konektory, 3,5 mm a 5 mm šroubovací konektory
• Rozměry: 12,7 × 7,6 × 2 mm
• Hmotnost: 0,2 g

Obsah sady

• Modul ochrany proti přepólování Pololu 4V – 75V 8A
