Modul M5Stamp UART-RS485 – M5Stack S001 Zlevněný

Popis

Modul M5Stamp UART-RS485 rozšiřuje zařízení M5Stack o rozhraní RS485. Převádí 3,3V TTL signál sériového portu mikrokontroléru na diferenciální signál vyhovující standardu RS485.

‌

Popis produktu: Modul M5Stamp UART-RS485 – M5Stack S001

Modul M5Stamp UART-RS485 od M5Stack je rozšířením typu Unit v podobě rozšiřující desky pro komunikaci RS485, která převádí úroveň TTL 3,3 V sériového portu MCU na diferenciální signál vyhovující standardu RS485. Malá velikost modulu umožňuje jeho integraci s různými zařízeními za účelem jejich rozšíření o komunikační rozhraní RS485.

Modul M5Stamp UART-RS485 – M5Stack S001.

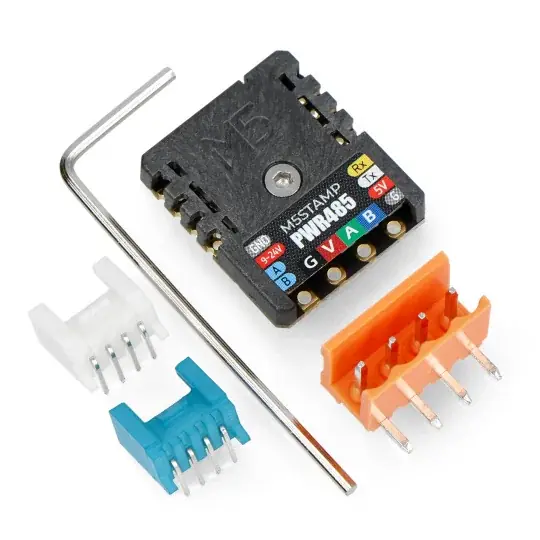

M5Stamp UART-RS485 – Modul M5Stack S001 – sada.

Vlastnosti produktu

• 2x rozšíření rozhraní RS485 (paralelní), možnost připojení ke dvěma zařízením současně
• Červený LED indikátor
• Rozhraní PWR485 podporuje napájení od 9 V do 24 V DC
• Přenosová rychlost:
• Stabilní přenosová rychlost: 9600bps / 115200bps
• Testovaná maximální přenosová rychlost: 128 000 bps
• Jsou možné tři typy připojení (SMT, DIP, drátové)
• Špičková teplota: 230°C

Sada obsahuje

• 1x modul M5Stamp RS485 – M5Stack – Kód: S001
• 1x zásuvka HT3.96-4P
• 2x zásuvka HY2.0-4P (modrá + bílá)
• 1x 1,5mm šestihranný klíč

specifikace produktu

• Transceiver RS485: SP485EEN-L / TR
• Napájení: Rozhraní PWR485 podporuje napájení od 9V do 24V. Napětí na straně TTL je 5V
• Doporučená přenosová rychlost: 9600bps / 115200bps
• Podporované napětí: DC 5V 3,2 mA, DC 12 V 2,8 mA, DC 24 V 2,1 mA
• Logické napětí: 3,3V
• Rozměry: 20 x 4,6 x 23 mm
• Hmotnost: 5,1 g

M5Stamp UART-RS485 – Modul M5Stack S001 – pohled zezadu.
