Modul hodin reálného času a hlídacího psa DS3231SN pro Raspberry Pi – Waveshare 25766 Novinka

Popis

RTC Shield s vestavěným watchdogem pro Raspberry Pi je kompaktní rozšiřující modul vybavený přesnými hodinami reálného času DS3231SN a hardwarovým watchdogem CH32V003 . Komunikace probíhá přes rozhraní I2C a standardní 40pinový GPIO konektor zajišťuje plnou kompatibilitu s deskami Raspberry Pi . Modul podporuje zálohování času na baterii CR1220 a automatický reset systému v případě zablokování systému.

Popis produktu: Modul RTC DS3231SN s watchdogem pro Raspberry Pi – Waveshare 25766

Shield kombinuje funkce hodin reálného času (RTC) s hardwarovým systémovým dohledem a je navržen pro použití s deskami Raspberry Pi . Vestavěný čip DS3231SN zajišťuje vysoce přesné časování díky teplotní kompenzaci, což je obzvláště důležité v systémech pracujících bez přístupu k internetu. Čip CH32V003 implementuje funkci watchdog, která monitoruje provoz Raspberry Pi a automaticky jej resetuje, pokud v zadaném čase nedojde k žádné reakci. Dobu dohledu lze konfigurovat od 1 s do 65 535 s.

Výrobce připravil podrobnou uživatelskou příručku – podívejte se na ni!

Modul s hodinami reálného času RTC DS3231SN a obvodem Watchdog pro Raspberry Pi – Waveshare 25766.

Modul používá čip RTC DS3231.

Hlavní vlastnosti modulu

• Hodiny DS3231SN RTC : poskytují vysoce přesné měření času s teplotní kompenzací
• Vestavěný hlídací čip CH32V003 : umožňuje automatický reset systému v případě zablokování
• Rozhraní I2C : jednoduchá integrace s Raspberry Pi
• Nastavitelná doba dohledu : rozsah od 1 s do 65535 s
• Podpora baterií CR1220 : záložní čas v případě výpadku napájení ze sítě
• 40pinový GPIO konektor : plně kompatibilní s rodinou Raspberry Pi

Prvky na desce

1. Napájecí vstup USB typu C
2. Hlídací čip CH32V003
3. Patice pro baterii CR1220
4. Indikátor stavu hlídacího systému
5. Indikátor napájení
6. 40pinový GPIO konektor
7. RTC DS3231SN
8. Výběr pinu resetování hlídacího systému
9. Řídicí rozhraní

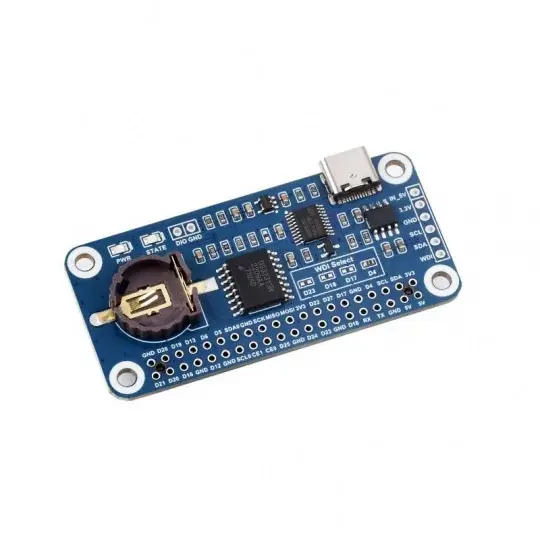

Uspořádání součástek na desce.

Piny modulu.

Popis pinů

Modul používá standardní 40pinový GPIO konektor na Raspberry Pi. Nejdůležitější signály jsou:

• 3V3 – napájení 3,3 V
• Napájení 5V – 5V
• GND – zem
• Datová linka sběrnice SDA – I2C
• SCL – linka hodin sběrnice I2C
• D27 – Signál přerušení RTC
• D4 – výchozí linka pro resetování hlídacího dogu
• D23 / D18 / D17 – Alternativní resetovací piny Watchdogu (volitelné konfigurací)

Technické specifikace modulu

• Typ: Překrytí HAT RTC s vestavěným hlídacím zařízením
• Čip reálného času: DS3231SN
• Hlídací pes: CH32V003
• Komunikační rozhraní: I2C
• Napájení: 5V
• Záložní baterie: CR1220
• Průměr montážních otvorů: 3 mm
• Rozměry: 65 x 30,5 mm
• Hmotnost: 28 g

Obsah sady

• 1x RTC štít s vestavěným watchdogem pro Raspberry Pi
• 1x Zásuvka 2×20-pinová
• 1x Sada montážních šroubů a podložek

Deska má napájecí vstup USB typu C.
