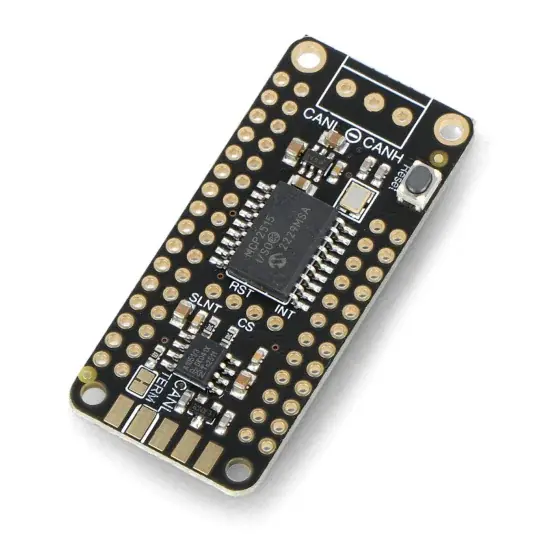

Modul CAN Bus – MCP2515 – SPI – překrytí pro Feather – Adafruit 5709 Dokud Zásoby Vydrží

Popis

Modul výrobce Adafruit umožňující komunikaci přes CAN sběrnici. Je kompatibilní s dlaždicemi z rodiny Feather. Vestavěný integrovaný obvod MCP2515 umožňuje komunikaci přes rozhraní SPI a poskytuje plnou podporu sběrnice CAN. Deska je také vybavena transceiverem TJA1051/3 , který převádí logické úrovně pro systémy 12 V / 24 V.

Popis produktu: Modul CAN Bus – MCP2515 – SPI – překrytí pro Feather – Adafruit 5709

Modul výrobce Adafruit umožňující komunikaci přes CAN sběrnici . Je kompatibilní s dlaždicemi rodiny Feather . Vestavěný integrovaný obvod MCP2515 umožňuje komunikaci přes rozhraní SPI a zároveň poskytuje plnou podporu sběrnice CAN. Deska je také vybavena transceiverem TJA1051/3 , který převádí logické úrovně pro systémy 12 V / 24 V. Modul je také vybaven měničem napětí, který mu umožňuje pracovat s deskami 3,3 V bez nutnosti dalšího napájení. Ukončení CAN výstupů (120 Ohm) je možné odstranit přeříznutím propojky umístěné na horní straně desky. Stejným způsobem můžete změnit zapojení výstupů CS a INT (piny 5 a 6).

Modul CAN Bus – MCP2515 – SPI – překrytí pro Feather – Adafruit 5709.

Modul CAN Bus – MCP2515 od Adafruit.

Čipy MCP2515 a TJA1051/3

MCP2515 je samostatný řadič sběrnice CAN verze 2.0B , nástupce MCP2510 . Oproti předchůdci došlo k vylepšením kupř. propustnost a filtrování dat. Poskytuje komunikaci rychlostí až 1 Mb/s .

TJA1051/3 je převodník, který zajišťuje kompatibilitu fyzické vrstvy sběrnice CAN. Podporuje logiku 3,3 V / 5 V a pracuje se systémy 12 V / 24 V , které se nacházejí v zařízeních CAN Bus. Má vysokou odolnost proti elektromagnetickému rušení ( EMI ) a vyhovuje normám: ISO 11898-2: 2016, SAE J2284-1 až SAE J2284-5.

V naší nabídce naleznete i další komunikační moduly – mrkněte na to!

Popis pinu

• H/L: Přenosové linky sběrnice CAN
• GND: společné uzemnění systému
• Propojka TERM: nastavuje ukončení sběrnice CAN
• Propojka RST: propojuje resetovací kolík MCP2515 s resetovacím kolíkem modulu Feather
• Jumper CS: Propojuje kolík CS na MCP2515 s kolíkem 5 modulu Feather
• Jumper INT: Připojuje přerušovací výstup MCP2515 ke kolíku 6 Feather
• CS: Výběr čipu MCP2515
• RST: resetování čipu MCP2515
• INT: MCP2515 přeruší
• SLNT: Umožňuje přechod TJA1051/3 do režimu spánku

Vývody modulu jsou pájecí plošky.

Komponenty obsažené v sadě.

Technická specifikace modulu CAN

• Vestavěný čip: MCP2515
• Napájecí napětí: 2,7 V až 5,5 V
• Komunikační rozhraní: SPI
• Rychlost sběrnice CAN: 1 Mbps
• Provozní teplota: -40°C až 125°C
• Dva RX buffery
• Rozměry modulu: 50,6 x 22,7 x 4 mm
• Hmotnost: 4,5g

Obsah sady

• Modul CAN Bus – MCP2515 – SPI – překrytí pro Feather – Adafruit 5709
• 1x3pinový šroubovací konektor
• 2 x Goldpin pásek 1×16 pin – 2,54 mm
