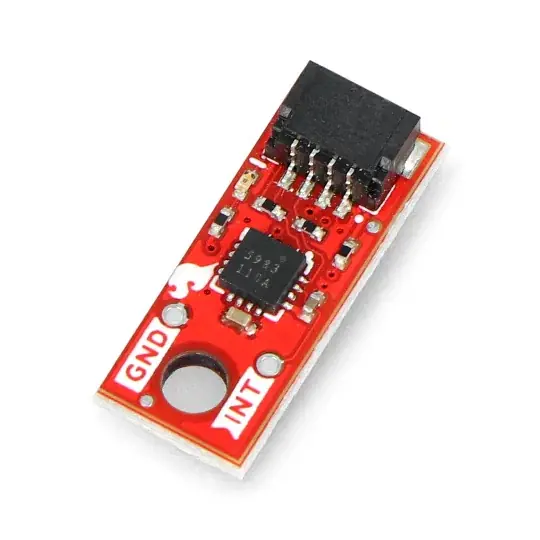

Mikro 3osý magnetometr – MMC5983MA – Qwiic – SparkFun SEN-19921 Nejlepší Volba

Popis

3osý magnetometr v miniaturní verzi, vybavený systémem MMC5983MA od MEMSIC . Vyznačuje se vysokou citlivostí umožňující přesnost průběhu na úrovni ± 0,5° . Maximální datová rychlost je až 1 kHz , FSR je ± 8G a rozlišení je 18 bitů . Modul je plně integrovaný a má vestavěný demagnetizační obvod. Rozměry modulu jsou 19,1 x 7,6 mm, na desce je konektor Qwiic.

Popis produktu: Mikro 3osý magnetometr – MMC5983MA – Qwiic – SparkFun SEN-19921

3osý magnetometr v miniaturní verzi, vybavený systémem MMC5983MA od MEMSIC . Vyznačuje se vysokou citlivostí , RMS RMS hodnota je 0,4 mG , což umožňuje přesnost kurzu na úrovni ± 0,5° . Maximální datová rychlost je až 1 kHz , FSR je ± 8G a rozlišení je 18 bitů . Modul je plně integrovaný a má vestavěný demagnetizační obvod, který odstraňuje případnou zbytkovou magnetizaci, která je běžným problémem magnetometrů. Rozměry modulu jsou navíc 19,1 x 7,6 mm a na desce je konektor Qwiic umožňující pohodlné a rychlé prototypování bez pájení.

3osý magnetometr vybavený systémem MMC5983MA.

Mikro 3osý magnetometr – MMC5983MA – Qwiic – SparkFun SEN-19921.

Magnetometr – obecné informace

Co je magnetometr? K čemu je magnetometr? S odpovědí spěcháme. Magnetometry jsou speciální přístroje, které slouží k velmi přesnému určení magnetického pole – tedy k měření jeho směru a velikosti. Ptáte se, k čemu potřebujete měřit magnetické pole? Díky němu budete moci určit souřadnice a orientaci objektu, například dronu nebo robota. Podívejte se také na článek na našem blogu o magnetometrech – Magnetometr – jak to funguje a k čemu slouží?

Co je konektor Qwiic?

Qwiic SparkFun je ekosystém, který zahrnuje četné senzory založené na sběrnici I2C , výkonné moduly a vyhrazené kabely. Hlavním předpokladem tohoto řešení je zlepšení procesu prototypování. Všechny prvky podporující standard Qwiic používají běžný 4pinový JST konektor s roztečí 1 mm . To snižuje množství místa potřebného na desce plošných spojů. Chrání také před spojením v rozporu s polaritou.

Technická specifikace modulu

• Typ: magnetometr
• Vestavěný čip: MMC5983MA od MEMSIC
• Rozsah měření: 3 osy X, Y, Z
• Komunikační rozhraní: I2C sběrnice a rozhraní SPI
• Adresa sběrnice I2C: 0x30
• FSR: ± 8G
• Rozlišení měření: 18 bit
• Celkový RMS šum (RMS): 0,4 mG
• Přesnost kurzu: ± 0,5º
• Maximální přenosová rychlost: až 1 kHz
• Vestavěný teplotní senzor
• Vestavěný demagnetizační obvod
• Napájecí napětí: od 2,8V do 3,6V
• Rozměry dlaždic: 19,1 x 7,6 mm

Kompaktní modul se používá v nestandardních projektech.
