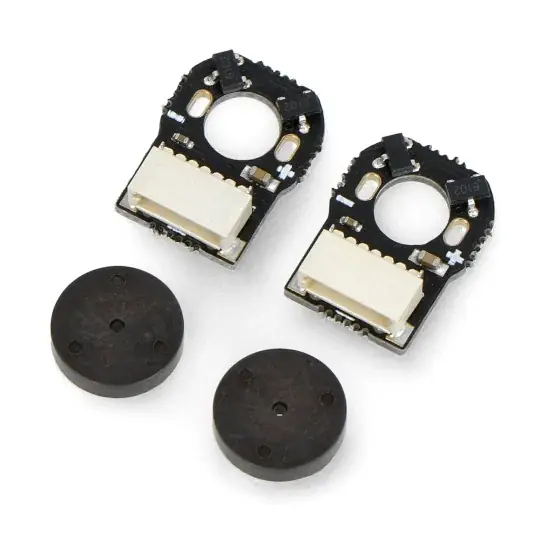

Micro Metal Motor Encoder – magnetický enkodér pro mikromotory – přímý – 2 ks. – Pimoroni PIM604 Vrácení Zdarma

Popis

Sada dvou magnetických kvadraturních enkodérů s přímým konektorem pro mikromotory. Kodér by měl být připájen ke konektorům motoru a magnet by měl být namontován na jeho hřídel. Snímač využívá Hallův jev a magnetické disky, takže mikrokontrolér může číst zpětnou vazbu o tom, jak rychle se motor pohybuje. Sestavený motor s enkodérem lze připojit k regulátoru, např. k motoru 2040, pomocí 6pinového kabelu JST.

Popis produktu: Micro Metal Motor Encoder – magnetický enkodér pro mikromotory – přímý – 2 ks – Pimoroni PIM604

Sada dvou magnetických kvadraturních enkodérů s přímým konektorem pro mikromotory . Kodér by měl být připájen ke konektorům motoru a magnet by měl být namontován na jeho hřídel. Senzor využívá Hallův jev a magnetické disky, takže mikrokontrolér může číst zpětnou vazbu o rychlosti, kterou se motor pohybuje. Sestavený motor s enkodérem lze připojit k regulátoru, např. Motor 2040 , pomocí 6pinového kabelu JST.

Sada dvou magnetických enkodérů MMME pro mikromotory.

Micro Metal Motor Encoder – magnetický enkodér pro mikromotory – přímý – 2 ks – Pimoroni PIM604.

Vedení a montáž kodéru MMME

Desky snímače musí být připájeny ke kontaktům motoru. Před pájením se ujistěte, že je kladný kontakt motoru připojen ke kladnému kontaktu kodéru, jinak se motor bude otáčet v opačném směru.

Umístěte magnetický disk na zadní hřídel motoru a ujistěte se, že mezi magnetickým diskem a senzory zůstává malá mezera (méně než 1 mm). Magnety fungují pouze jedním způsobem – strana s tečkami by měla směřovat od motoru.

Výstupy kodéru:

• M + – napájení motoru, kladné napětí
• M- – výkon motoru, kostra
• 3v3 – napájení kodéru 3,3V
• A – výstup kodéru A
• B – výstup kodéru B
• GND – zem kodéru

Specifikace kodéru MMME

• Napájecí napětí kodéru: 3,3 V
• Výstupy kodéru: A a B
• Konektor: 6pinový JST
• Účel: mikromotor
• Typ: rovný

Obsah sady

• 2x kodér MMME
• 2x 6-pólový magnetický disk

Obsah sady.

‌
