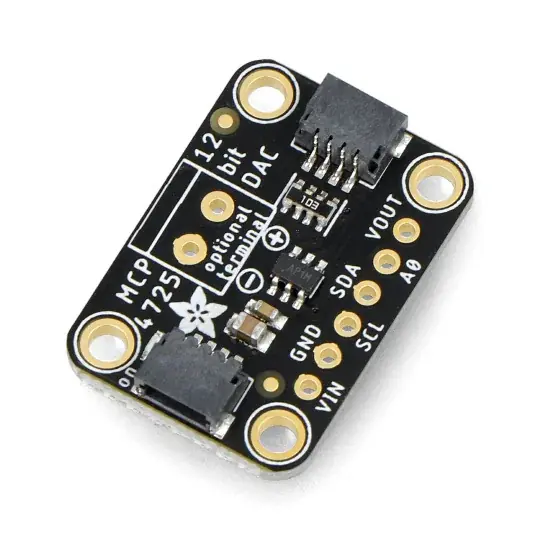

MCP4725 Breakout Board – DAC – 12bitový – I2C – STEMMA QT / Qwiic – Adafruit 935 Víkendová Akce

Popis

Modul Adafruit je vybaven 12bitovým digitálně-analogovým převodníkem MCP4725 . Jeho úkolem je převést digitální signál z libovolného mikrokontroléru vybaveného komunikačním rozhraním I2C, např. Arduino, na analogový signál . Modul je napájen napětím 3,3 V / 5 V. Disponuje také pamětí EEPROM. DAC převodníky se používají mimo jiné pro generování zvuku, obsluhu hudebních nástrojů.

Popis produktu: MCP4725 Breakout Board – DAC – 12-bit – I2C – STEMMA QT / Qwiic – Adafruit 935

Modul Adafruit je vybaven 12bitovým digitálně-analogovým převodníkem MCP4725 . Jeho úkolem je převést digitální signál z libovolného mikrokontroléru vybaveného komunikačním rozhraním I2C, např. Arduino , na analogový signál . Modul je napájen napětím 3,3 V / 5 V. Disponuje také pamětí EEPROM. DAC převodníky se používají mimo jiné pro generování zvuku, obsluhu hudebních nástrojů.

Produkt je kompatibilní s Arduino

Na stránkách výrobce je k dispozici uživatelská příručka , která vám pomůže začít pracovat s převodníkem – podívejte se!

Schéma zapojení digitálně-analogového převodníku DAC s deskou Metro – deska se prodává samostatně.

Popis pinů desky

Deska má dvě možnosti připojení – pomocí standardních pájecích plošek, ke kterým by měly být připájeny zlaté proužky obsažené v sadě, nebo pomocí konektorů STEMMA QT / Qwiic, které nevyžadují pájení.

• VIN – napájecí napětí od 2,7V do 5,5V
• GND – zem systému
• SDA – datová linka sběrnice I2C
• SCL – hodinová linka sběrnice I2C
• VOUT – analogový výstup.

Nevíte, jaký analogově-digitální převodník vybrat? Prohlédněte si nabídku obchodu Botland – najdete zde A / C a C / A převodník. Zveme!

Technická specifikace modulu

• Typ převodníku: DAC
• Vestavěný čip: MCP4725
• Napájecí napětí: od 2,7 V do 5,5 V
• Rozlišení: 12-bit
• Komunikační rozhraní: I2C sběrnice
• Adresa rozhraní: 0x62 nebo 0x63
• Vestavěná paměť EEPROM
• Konektory: STEMMA QT / Qwiic, pájecí plošky

Obsah sady

• MCP4725 Breakout Board – DAC – 12bitový – I2C – STEMMA QT / Qwiic – Adafruit 935 – 1 kus
• 1×6 zlatý proužek – 2,54 mm rastr – 1 kus
