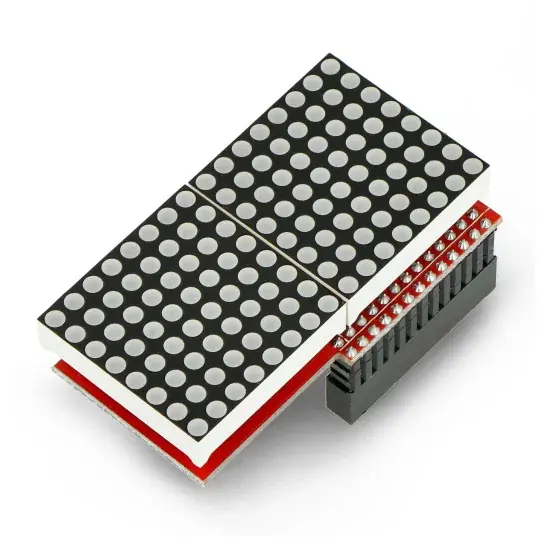

Matrix 128 LED 16x8 MAX7219 pro Raspberry Pi Zlevněný

Matrix 128 LED 16×8 MAX7219 pro Raspberry Pi Zlevněný

Původní cena byla: 164,00 Kč.Aktuální cena je: 68,88 Kč.

Doprava zdarma při objednávce nad 1 499,00 Kč

  • Vaši objednávku doručíme rychle a nabízíme bezplatnou dopravu.
  • 30denní možnost vrácení a refundace
Zajištění Bezpečné Platby
Unterstuetzte Zahlungsmethoden
SKU: SKXWL003D2Q Kategorie: Štítek:

Popis

Překryvná vrstva je vybavena dvěma sloty pro matici se 64 LED. Sada obsahuje dva LED maticové moduly s celkem 128 LED a červenou barvou. Modul překrytí je založen na ovladači MAX7219 a je vybaven konektory vhodnými pro GPIO Raspberry Pi.

Popis produktu: Matrix 128 LED 16×8 MAX7219 pro Raspberry Pi

Překryvná vrstva je vybavena dvěma sloty pro matici se 64 LED. Sada obsahuje dva LED maticové moduly s celkem 128 LED a červenou barvou. Modul overlay je založen na ovladači MAX7219, komunikuje přes rozhraní SPI. Vybaven konektory vhodnými pro GPIO Raspberry Pi .

Štít s LED matricí pro Raspberry Pi . Předmětem prodeje je overlay s LED matricí, minipočítač lze dokoupit samostatně. Překrytí s LED matricí.

Propojení překrytí s maticí LED

Tabulka obsahuje popis pinů GPIO Raspberry Pi používaných víčkem. Modul komunikuje přes SPI rozhraní minipočítače, využívá 26 GPIO pinů Raspberry Pi.

Kolík Symbol Popis
1, 17 3,3 V Napájecí napětí 3,3 V.
2, 4 5V Napájecí napětí 5,0 V.
3, 5, 7, 8,
10, 11, 12,
13, 15, 16,
18, 21, 22,
26		 NC Nepoužitý.
6, 9, 14,
20, 25		 GND Hmotnost systému
19 MOSI Datová linka sběrnice SPI.
23 SCK Hodinová linka sběrnice SPI.
24 CE0 Chip select, výběr zařízení sběrnice SPI, aktivovaný stavem low.

Specifikace překrytí pomocí LED matice

Parametr Hodnota
Napájení Z kolíků Raspberry Pi
Počet LED 128
LED matice 16 x 8 pixelů
Barva LED Červené
Ovladač MAX7219 ( dokumentace )
Rozhraní SPÁNKY
Spolupracuje s Raspberry Pi 4B / 3B + / 3B / 2B / Zero
Rozměry 64,3 x 35 x 26,5 mm

Užitečné odkazy

  • Dokumentace MAX7219
Typ obrazovky LED matice
Obrazovka – úhlopříčka 2,90 “
Obrazovka – rozhraní GPIO
Obrazovka – dotyk Ne
Rozlišení obrazovky 16×8 px
Niebezpieczne Komponent
Šířka balení 12 cm
Výška balení 3.2 cm
Hloubka balení 8 cm
Váha balení 0.029 kg
