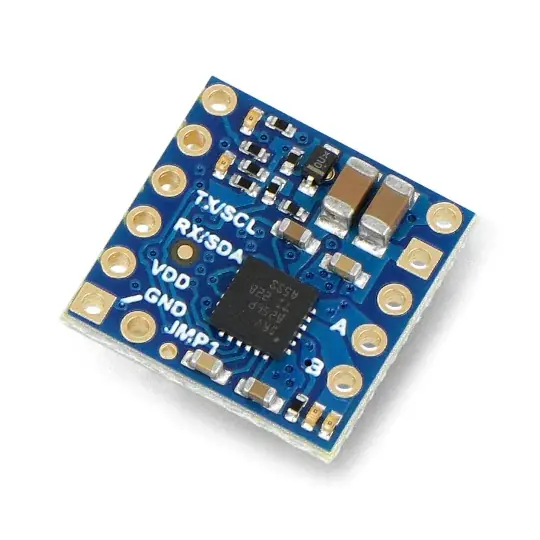

M1T256 – jednokanálový motorový ovladač DC 48V/2,2A – I2C rozhraní – Pololu 5061 Must-Have

Popis

Ovladač založený na systému M1T256 , který umožňuje ovládat jeden stejnosměrný motor. Ke komunikaci využívá rozhraní I2C . Modul může pracovat s motory napájenými napětím 4,5 V až 48 V. Maximální výstupní proud na motor je 2,2 A.

‌

Popis produktu: M1T256 – jednokanálový DC motorový ovladač 48 V / 2,2 A – I2C rozhraní – Pololu 5061

Ovladač založený na systému M1T256 , který umožňuje ovládat jeden stejnosměrný motor. Ke komunikaci využívá rozhraní I2C . Modul může pracovat s motory napájenými napětím 4,5 V až 48 V. Maximální výstupní proud na motor je 2,2 A. Ovladač také odolává na několik sekund rázům proudu až 6,4 A. Uživatel může připojit několik ovladačů na stejnou I2C sběrnici a rozšířit projekt o další motory. Sada obsahuje zlatý proužek 1×12 s rastrem 2,54 mm pro vlastní pájení.

Výrobce poskytuje podrobnou uživatelskou příručku , která usnadňuje zahájení práce s modulem – podívejte se!

M1T256 – jednokanálový budič stejnosměrného motoru 48 V / 2,2 A – I2C rozhraní – Pololu 5061.

Regulátor využívá rozhraní I2C.

Hlavní vlastnosti ovladače M1T256

• Ovládání jednoho stejnosměrného motoru
• I2C rozhraní
• Možnost připojení mnoha ovladačů na jednu I2C sběrnici a rozšíření projektu o další motory
• Ochrana proti zpětnému napětí na napájení motoru do 40 V
• Volitelná kontrola cyklické redundance (CRC)
• Nastavitelné parametry pohybu:
  • maximální zrychlení/zpomalení
  • počáteční rychlost
  • zpoždění změny směru
• Osm možností frekvence PWM od 1kHz do 80kHz
• Ochrana v případě ztráty spojení
• Konfigurovatelná automatická chybová reakce
• Měření napájecího napětí motoru (VIN)
• Informativní LED diody

Technická specifikace regulátoru M1T256

• Počet kanálů: 1
• Napájecí napětí: od 4,5V do 48V
• Provozní napětí logické části: od 3,0 V do 5,5 V
• Trvalý proud: 2,2A
• Maximální okamžitý proud: 6,4 A
• Frekvence PWM: 1kHz až 80kHz
• Rozměry: 15,24 x 15,24 mm
• Hmotnost: 1,2g

Obsah sady

• M1T256 – jednokanálový budič stejnosměrného motoru 48 V / 2,2 A – I2C rozhraní – Pololu 5061
• Goldpin pásek 1×12 rastr 2,54 mm

Komponenty obsažené v sadě.
