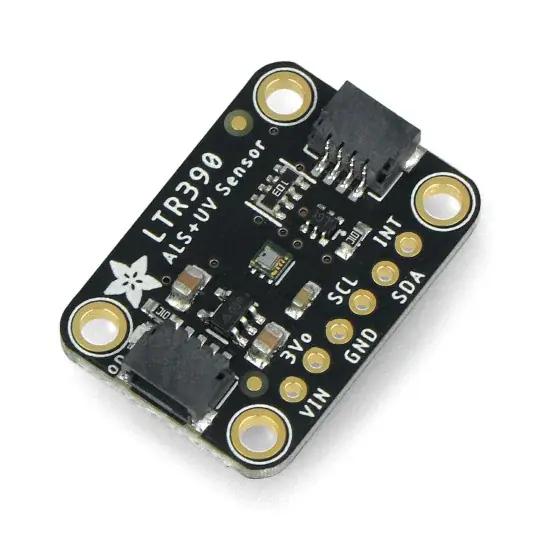

LTR390 – UV ultrafialové světlo – STEMMA QT / Qwiic – pro Arduino a Raspberry Pi – Adafruit 4831 Časově Omezené

Popis

Produkt Adafruit ve formě snímače UV ultrafialového světla vybaveného systémem LTR390 . Rozsah měření pro ALS je od 500 nm do 600 nm a pro UVA od 300 nm do 350 nm . Senzor je kompatibilní s Arduino a Raspberry Pi, vyhrazené knihovny jsou k dispozici na webových stránkách výrobce. Napájen napětím od 3 V do 5 V využívá ke komunikaci s modulem řadiče sběrnici I2C.

Popis produktu: LTR390 – UV ultrafialový světelný senzor – STEMMA QT / Qwiic – pro Arduino a Raspberry Pi – Adafruit 4831

Produkt Adafruit ve formě snímače UV ultrafialového světla vybaveného systémem LTR390 . Rozsah měření pro ALS je od 500 nm do 600 nm a pro UVA od 300 nm do 350 nm . Senzor je kompatibilní s Arduino a Raspberry Pi, vyhrazené knihovny jsou k dispozici na webových stránkách výrobce. Napájen napětím od 3 V do 5 V využívá ke komunikaci s modulem řadiče sběrnici I2C.

Produkt je kompatibilní s Arduino a Raspberry Pi

Podrobná uživatelská příručka a knihovna pro Arduino IDE a CircuitPython jsou k dispozici na webových stránkách výrobce.

Schéma zapojení senzoru UV ultrafialového světla pomocí desky Metro.

Popis pinů snímače od Adafruit

Senzor UV ultrafialového světla lze připojit dvěma způsoby. První z nich používá pájecí podložky, ke kterým by měl být připájen zlatý pásek s roztečí 2,54 mm (součást sady). Alternativně má snímač také konektor STEMMA QT / Qwiic, který umožňuje rychlé a pohodlné připojení modulu bez nutnosti pájení součástek.

• VIN – napájecí kolík s napětím od 3 V do 5 V DC.
• 3Vo – napájecí kolík s napětím 3,3 V.
• GND – základ systému.
• SCL – logický kolík I2C, kolík hodinové linky komunikačního rozhraní.
• Logický pin SDA – I2C, pin datové linky komunikačního rozhraní.
• INT – hlavní přerušovací kolík, lze konfigurovat podle individuálních potřeb.

Technická specifikace ultrafialového snímače UV záření

• Čip: LTR390
• Rozsah měření:
• ALS: 500 nm až 600 nm
• UVA: 300 nm až 350 nm
• Napájecí napětí: 3 V až 5 V DC
• Komunikační rozhraní: I2C
• Adresa rozhraní: 0x53

Obsah soupravy

• UV ultrafialové světlo
• Goldpin proužek – rastr 2,54 mm

Sada obsahuje také Godpinův pásek, rozteč 2,54 mm, který by měl být připájen k pájecím polštářkům snímače.
