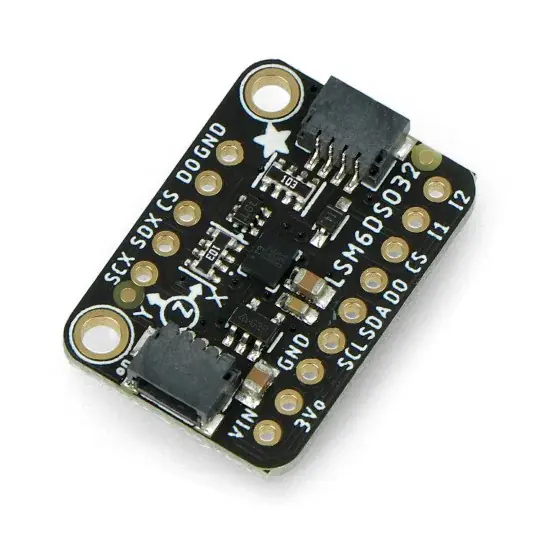

LSM6DSO32 6DoF IMU - tříosý akcelerometr a gyroskop - Adafruit 4692 Autentický

LSM6DSO32 6DoF IMU – tříosý akcelerometr a gyroskop – Adafruit 4692 Autentický

Původní cena byla: 417,00 Kč.Aktuální cena je: 175,14 Kč.

Doprava zdarma při objednávce nad 1 499,00 Kč

  • Vaši objednávku doručíme rychle a nabízíme bezplatnou dopravu.
  • 30denní možnost vrácení a refundace
Zajištění Bezpečné Platby
Unterstuetzte Zahlungsmethoden
SKU: SKXWL003D0T Kategorie: Štítek:

Popis

Senzor 6 DoF LSM6DSO32 je tříosý akcelerometr Adafruit a modul tříosého gyroskopu. Používá se k měření lineárního zrychlení v rozsahu ± 4 / ± 8 / ± 16 / ± 32 g s aktualizační frekvencí od 1,6 Hz do 6,7 KHz a k měření úhlové rychlosti v rozsahu ± 125 / ± 250 / ± 500 / ± 1000 / ± 2000 dps při 12,5 Hz až 6,7 KHz. Pro připojení k hlavnímu modulu používá konektory goldpin (jsou součástí sady) nebo kabely zakončené konektorem STEMMA QT nebo Qwiic (lze zakoupit samostatně v našem obchodě). Senzor komunikuje přes rozhraní I2C a SPI a lze jej použít se zařízeními napájenými napětím od 3 V do 5 V.

Popis produktu: LSM6DSO32 6DoF IMU – 3osý akcelerometr a gyroskop – Adafruit 4692

Senzor 6DoF LSM6DSO32 je tříosý akcelerometr a tříosý gyroskopový modul od společnosti Adafruit. Používá se k měření lineárního zrychlení v rozsahu ± 4 / ± 8 / ± 16 / ± 32 g s aktualizační frekvencí od 1,6 Hz do 6,7 kHz a k měření úhlové rychlosti v rozsahu ± 125 / ± 250 / ± 500 / ± 1000 / ± 2000 dps při frekvenci 12,5 Hz až 6,7 kHz. Pro připojení k hlavnímu modulu používá konektory Goldpin (jsou součástí sady) nebo kabely zakončené konektorem STEMMA QT nebo Qwiic (lze zakoupit samostatně v našem obchodě). Senzor komunikuje přes rozhraní I2C a SPI a lze jej použít se zařízeními napájenými napětím od 3 V do 5 V.

Kompatibilní sArduino

Pro usnadnění práce s modulem se výrobce připraviluživatelská příručkaa ukázkový programový kód pro Arduino IDE.

Vývody snímače 6DoF obsahující akcelerometr a gyroskop.

Obsah soupravy

  • Modul převodníku MPM3610
  • Konektory Goldpin rozteč 2,54 mm

Popis pinů modulu

Modul snímače je vybaven speciálními kolíky, ke kterým by měly být připájeny konektory goldpin (rozteč 2,54 mm). Méně komplikované připojení zajišťují dva vstupy pro konektory STEMMA QT / Qwiic na desce senzoru. Lze je zakoupit samostatně v našem obchodě. Popis pinů je v tabulce níže. Podrobné informace o tomto najdete v uživatelské příručce .

Kolík Popis
SCX, SDX, CS, DO Pro připojení senzoru k jinému senzoru se používají kolíky určené pro pokročilé uživatele.
VIN Napájecí kolík se pohybuje od 3 V do 5 V.
3Vo Výstupní napětí 3,3 V s kapacitou 100 mA.
GND Hmotnost systému.
SCL Hodinová linka komunikačního rozhraní I2C.
SDA Datová linka komunikačního rozhraní I2C.
DOLŮ Datový výstup sběrnice SPI.
CS Výběr čipu. Mělo by být nízké pro SPI.
INT1
INT2		 Hlavní zlomové kolíky. Mohou být nakonfigurovány tak, aby klesly, když nastanou nové podmínky, jako jsou nová data měření. Další informace najdete v dokumentaci .

Technické specifikace

  • Napájecí napětí: 3 V až 5 V.
  • Komunikace: SPI / I2C
  • Typ konektoru:
    • Dvou- sousedil Qwiic
    • Goldpin – rozteč 2,54 mm
  • Akcelerometr:
    • 3 osy: X, Y, Z
    • Rozsah: ± 4 / ± 8 / ± 16 / ± 32 g
    • Frekvence: 1,6 Hz až 6,7 kHz
  • Gyroskop:
    • 3 osy: X, Y, Z
    • Rozsah: ± 125 / ± 250 / ± 500 / ± 1000 / ± 2000 dps
    • Frekvence: 12,5 Hz až 6,7 kHz
  • Komunikační rozhraní: I2C / SPI
  • Adresa rozhraní I2C: 0x6A

Sada obsahuje vyhrazené konektory goldpin, rastr 2,54 mm.

Užitečné odkazy

  • Web výrobce: Adafruit 4692
  • Uživatelská příručka
  • Ukázkový programový kód pro Arduino IDE
  • Technická dokumentace LSM6DSOX
  • Technická dokumentace ISM330DHCX
  • Technická dokumentace LSM6DSO32
Napětí z 3,0 V
Napětí dolů 5,0 V
Typ modulu Gyroskop
Typ modulu Akcelerometr
Rozhraní UC – I2C Ano
Rozhraní UC – SPI Ano
Niebezpieczne Komponent
Šířka balení 7.5 cm
Výška balení 0.5 cm
Hloubka balení 11 cm
Váha balení 0.004 kg
