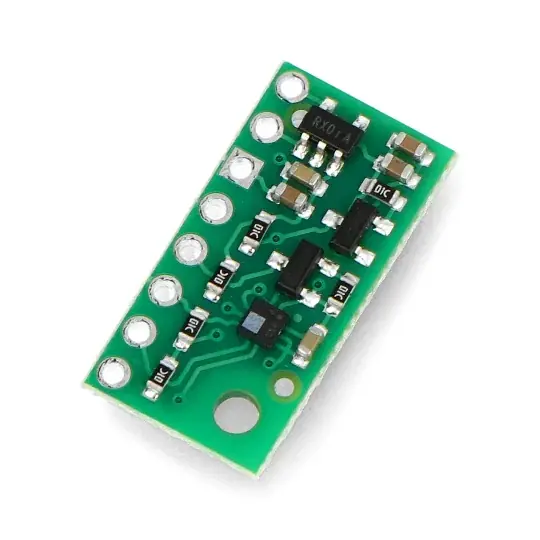

LPS22DF - snímač tlaku a výšky 126kPa - I2C/I3C/SPI - 1,8-5,5V - Pololu 2898 Akce

LPS22DF – snímač tlaku a výšky 126kPa – I2C/I3C/SPI – 1,8-5,5V – Pololu 2898 Akce

Původní cena byla: 197,00 Kč.Aktuální cena je: 82,74 Kč.

Doprava zdarma při objednávce nad 1 499,00 Kč

  • Vaši objednávku doručíme rychle a nabízíme bezplatnou dopravu.
  • 30denní možnost vrácení a refundace
Zajištění Bezpečné Platby
Unterstuetzte Zahlungsmethoden
SKU: SKXWL003EEH Kategorie: Štítek:

Popis

Snímač tlaku a výšky LPS22DF od Pololu je kompaktní zařízení, které měří tlak do 126 kPa s přesností ±0,05 kPa. Má regulátor napětí 3,3 V, pracuje s napětím od 1,8 V do 5,5 V a nabízí rozhraní I2C / I3C a SPI.

‌

Popis produktu: LPS22DF – snímač tlaku a výšky 126 kPa – I2C / I3C / SPI – 1,8-5,5 V – Pololu 2898

Snímač tlaku a výšky LPS22DF Pololu je multifunkční zařízení , které měří tlak v rozsahu od 26 kPa do 126 kPa s přesností ±0,05 kPa. Snímač obsahuje 3,3V lineární regulátor napětí a převodníky úrovně, díky kterým pracuje v rozsahu napětí od 1,8V do 5,5V. Má konektory I2C/I3C a SPI , které umožňují snadné připojení k mikrokontrolérům . Snímač je kompatibilní s prkennými deskami a perforovanými deskami s roztečí kolíků 0,1″ (2,54 mm). Nabízí konfigurovatelné možnosti, jako je výběr průměru, různé režimy FIFO, programovatelný externí signál přerušení a vestavěná teplotní kompenzace.

LPS22DF – snímač tlaku a výšky 126 kPa – I2C / I3C / SPI – 1,8-5,5 V – Pololu 2898.

Přístroj měří tlak vzduchu a nadmořskou výšku.

Hlavní vlastnosti snímače tlaku a výšky

  • Měří atmosférický tlak s přesností ±0,05 kPa
  • Pracuje v tlakovém rozsahu od 26 kPa do 126 kPa
  • Má vestavěný regulátor napětí umožňující napájení od 1,8V do 5,5V
  • Je kompatibilní s komunikačními rozhraními I2C/I3C a SPI
  • Ideální pro meteorologické projekty
  • Vyznačuje se malými rozměry a nízkou spotřebou energie, díky čemuž je vhodný pro přenosná zařízení
  • Vhodné pro venkovní použití
  • Je kompatibilní s Arduino a Raspberry Pi

I2C protokol

Podporovaný komunikační protokol I2C snímačem LPS22DF umožňuje snadnou integraci s většinou mikrokontrolérů bez potřeby dalších komponent . Rozhraní I2C využívá dva kolíky, což usnadňuje a zefektivňuje konfiguraci hardwaru a umožňuje přenos údajů o tlaku a teplotě vysokou rychlostí a spolehlivostí.

SPI komunikace

Komunikační funkce SPI nabízí alternativní připojení, které je ideální pro aplikace vyžadující rychlejší výměnu dat než I2C. Rozhraní SPI využívá čtyři piny a poskytuje větší flexibilitu při návrhu systému tím, že umožňuje rychlý přenos dat vyšší rychlostí .

Produkt podporuje různá komunikační rozhraní jako I2C/I3C a SPI.

Senzorové kolíky LPS22DF.

Senzorové kolíky LPS22DF

  • VDD – výstupní napětí 3,3 V s proudovou kapacitou do 150 mA
  • VIN – vstupní napětí od 1,8V do 5,5V
  • GND – systémové uzemnění
  • SDA / SDI / SDO – datová linka sběrnice I2C, vstupní datová linka SPI (SDO v 3-vodičovém režimu); vysoký stav se rovná napětí VIN, nízký je GND
  • SCL / SPC – hodinová linka sběrnice I2C; vysoký stav se rovná napětí VIN, nízký je GND
  • SDO / SA0 – výstupní datová linka sběrnice SPI (data-out) nebo změna adresy v případě I2C; vysoký stav se rovná napětí VDD, nízký GND, piny nemají měnič napětí – pracují pouze s napětím 3,3 V
  • CS – výběr čipu SPI Povolit; pin je ve výchozím nastavení ve vysokém stavu (aktivní rozhraní I2C), pro zahájení komunikace SPI je nutné zadat nízký stav
  • INT1_DRDY – programovatelné přerušení; vysoký stav se rovná napětí 3,3 V, nízký GND, piny nemají převodník napětí a pracují pouze s napětím 3,3 V

Technické specifikace snímače LPS22DF

  • Typ zařízení: snímač tlaku a výšky LPS22DF
  • Rozsah měření tlaku: 26 kPa až 126 kPa (260 mbar až 1260 mbar)
  • Přesnost měření tlaku: ±0,05 kPa
  • Napájecí napětí: 1,8V až 5,5V
  • Napájecí proud: 1 mA
  • Výstupní formát (I2C / SPI): 24bitové čtení tlaku (4096 LSb/mbar)
  • Regulátor napětí: Vestavěný lineární regulátor 3,3V
  • Komunikační rozhraní: I2C / I3C, SPI
  • Rozměry: 10 x 20 x 3 mm
  • Hmotnost: 0,5 g

Nastavte obsah

  • 1x snímač tlaku a nadmořské výšky LPS22DF
  • 1x zlatý proužek, rozteč 2,54 mm
  • 1x hranatý zlatý proužek, rozteč 2,54 mm

Prvky obsažené v sadě.

Užitečné odkazy

  • Web výrobce: Pololu #2898
  • Katalogová karta
  • Schéma systému
  • Knihovna Arduino – Github
