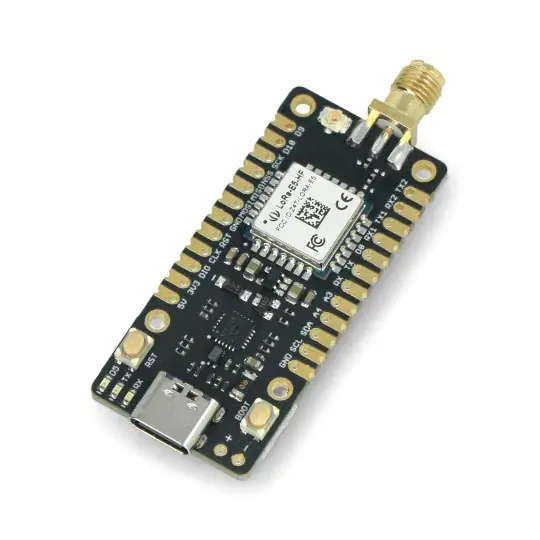

LoRa-E5 mini STM32WLE5JC – modul LoRaWAN 868/915 MHz – Seeedstudio 113990939 Nová Kolekce

Popis

LoRa-E5 mini je kompaktní komunikační modul ve standardu LoRaWAN vytvořený společností Seeedstudio. Modul umožňuje dálkovou komunikaci ve standardu LoRaWAN v pásmech 868 MHz a 915 MHz , takže jej lze použít jak v Evropské unii, tak ve Spojených státech. Použitý systém STM32WLE5JC umožňuje přenos dat v dosahu až 10 km . Systém je založen na jádrech ARM Cortex-M4 a Semtech SX126X LoRa podporujících protokol LoRaWAN a modulaci GFSK, BPSK, GMSK a LoRa.

Popis produktu: LoRa-E5 mini STM32WLE5JC – modul LoRaWAN 868/915 MHz – Seeedstudio 113990939

LoRa-E5 mini je kompaktní komunikační modul ve standardu LoRaWAN vytvořený společností Seeedstudio . Modul umožňuje dálkovou komunikaci ve standardu LoRaWAN v pásmech 868 MHz a 915 MHz , díky čemuž je použitelný jak v Evropské unii, tak v Severní Americe. Použitý systém STM32WLE5JC umožňuje přenos dat v dosahu až 10 km . Systém je založen na jádrech ARM Cortex-M4 a Semtech SX126X LoRa podporujících protokol LoRaWAN a modulaci GFSK, BPSK, GMSK a LoRa.

Komunikační modul LoRaWAN – LoRa-E5 mini. Rozdělení prvků na mini desce LoRa-E5.

Rozhraní v LoRa-E5 mini

Modul se systémem LoRa má všechny své GPIO na pinech s roztečí 2,54 mm, jedná se o rozhraní jako UART, ADC, SPI, I2C . Má integrované tlačítko RESET a BOOT. LoRa-E5 mini je modul s velmi dlouhým dosahem bezdrátové komunikace a ultra nízkou spotřebou energie. Umožňuje vám odesílat a přijímat data na vzdálenost až 10 km a jeho klidová spotřeba energie je 2,1 uA (režim WOR). Je navržen podle průmyslových standardů a může pracovat při teplotách od -40 ° C do 85 ° C , s citlivostí od -116,5 dBm do -136 dBm a výstupním výkonem až 20,8 dBm při 3,3 V.

Obsah soupravy

• Minimodul LoRa-E5
• Anténa
• Kabel USB C.
• Konektory Goldpin
• Nálepka s vodítky

Způsoby použití LoRa-E5 mini

• Používání AT příkazů – deska má zabudovaný převodník USB – UART, díky kterému můžete pomocí AT příkazů naprogramovat desku připojenou k počítači.
• Pomocí rozhraní UART – LoRa-E5 mini může komunikovat s jiným modulem, např. Seeeduino XIAO přes rozhraní UART a odesílat a přijímat AT příkazy.
• Vytvoření uživatelské aplikace pomocí sady SDK – pomocí dodaných souborů SDK můžete pomocí programátoru STM32Cube vytvořit vlastní desku LoRa s funkcí MCU.

Co je LoRa?

LoRa nebo LoRaWAN je bezdrátový komunikační protokol s velmi malým výkonem a dlouhým dosahem. Protokol LoRa v modulu LoRa E5-mini využívá bezlicenční subgigahertzové rádiové frekvence, jako je 868 MHZ (Evropa) nebo 915 MHZ (Severní Amerika).

Obsah mini soupravy LoRa-E5.
